Macchine per la trasformazione automatica di rotoli di silos con sistema di taglio idraulico
1. Specificazioni principali:
| - No, no. |
Specificità del materiale |
|
1
|
Materiale adatto |
Acciaio IG o carbonio
|
|
2
|
Larghezza della materia prima |
Sulla base delle dimensioni della spina. |
| 3 |
Spessore |
0.8-2.0 mm |
2. La tabella dei flussi di processo
Decoiler idraulico → roll forming → perforazione idraulica ((2 serie) → macchina di taglio →curaggio → prodotto
3. Specificazione dei componenti
- No, no.
| |
Specifica tecnica e osservazione |
| 1 |
5T Uncoiler idraulico
|
- Larghezza dell'alimentazione: 1250 mm
- Capacità: 5 t
- Diametro intercorso: 470-520 mm
- Diametro di uscita massimo: 1500 mm
- Velocità di lavoro: da 0 a 20 m/min regolabile
- Potenza del motore principale: motore CA di 5,5 kW
- Potenza idraulica: 4 kW
- Velocità controllata da convertitore di frequenza
- Colore: blu
- Quantità: 1
|
| 2 |
Macchine per la formazione di rotoli principali
|
- Stazione di rotazione: circa 13 stazioni
- Materiale del rullo: materiale da cuscinetto Gcr15 con superficie cromata con durezza 58-62 gradi
- Diametro dell'albero: ¢95 mm Materiale: SAE1045 con spegnimento e temperatura
- Trasmissione: a catena a doppia linea da 1,2 pollici
|
| 3 |
Struttura della macchina:
|
- Cornice principale con saldatura a trave 350H
- Struttura della macchina: pannello di parete
- Per evitare incidenti, la parte motrice della macchina ha una copertura protettiva.
|
| 4 |
Perforazione
|
- Base sul cliente forniscono disegno di foratura, questa macchina bisogno di adottare due unità sistema di foratura idraulica, servo e trasmissioni rack drive
- I pugni e le caramelle saranno CR-12, durezza HRC 58-62 e rivestimento cromato.
- L'intera operazione di punzonatura deve essere automatizzata e controllata da un programma installato nel PC, che si trova nella console dell'operatore.
- Potenza idraulica: 11 kW
- Servomotore: 5,5 kW
|
| 5 |
Sistema di taglio idraulico
|
- Taglio dopo modellazione: taglio del foglio dopo modellazione in rotoli alla lunghezza richiesta
- Usa due cilindri idraulici per il funzionamento.
- Materiale della lama:Cr12, durezza 58-62 HRC
- Potenza di taglio idraulica, 11 kW
- Pressione di lavoro: 20Mpa regolabile
- Misurazione della lunghezza: misurazione automatica della lunghezza dell'encoder
- Tolleranza di lunghezza: +/- 1,5 mm per ogni prodotto finale
|
| 6 |
Macchine per la curvatura
|
- Spessore: 1,0-2,0 mm di acciaio al carbonio, 550Mpa
- Diametro massimo: circa 3 metri
- Larghezza massima di alimentazione: basata sul disegno del cliente
- Velocità di rotolamento: 0-10 m/min
- Potenza principale:7.5KW
- Stazione di rotazione: 3 stazioni
- Materiale dell'albero:SAE1045 con spegnimento e temperatura
- Diametro dell'albero: 120 mm
- Materiale del rullo: acciaio Gcr15, lucidato e con HRC58-62°
- Modalità curva: orizzontale
|
| 7 |
Sistema idraulico
|
- Potenza idraulica: 11 kW
- Pressione di lavoro: 20Mpa regolabile
- Valvola solenoide: 4 gruppi
- olio idraulico: 46# olio idraulico
- Quantità:1
|
| 8 |
Controllo del computer
|
- Impostazione programmabile della lunghezza e della quantità del profilo
- Lingua del sistema operativo: inglese e cinese
- Tensione, frequenza, fase: 380 V, 50 Hz, 3 fasi
- Computer utilizzato per controllare la lunghezza e la quantità.
- Le imprecisioni di lunghezza possono essere facilmente corrette.
- Pannello di controllo: interruttore a pulsanti e touch screen
- Unità di lunghezza: millimetro
- Marchio PLC: Panasonic
|
| 9 |
Via dal tavolo.
|
- di acciaio
- Un tavolo fuori con un rullo di supporto
- Quantità: 3 unità
|

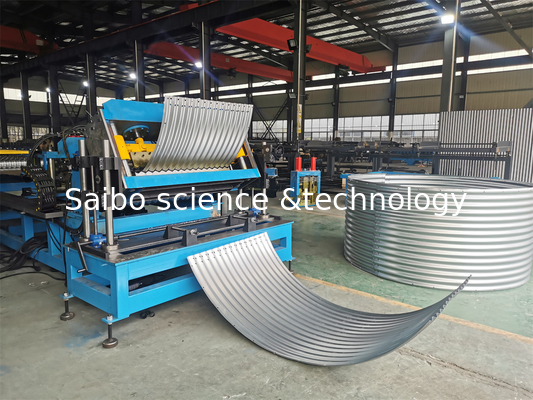

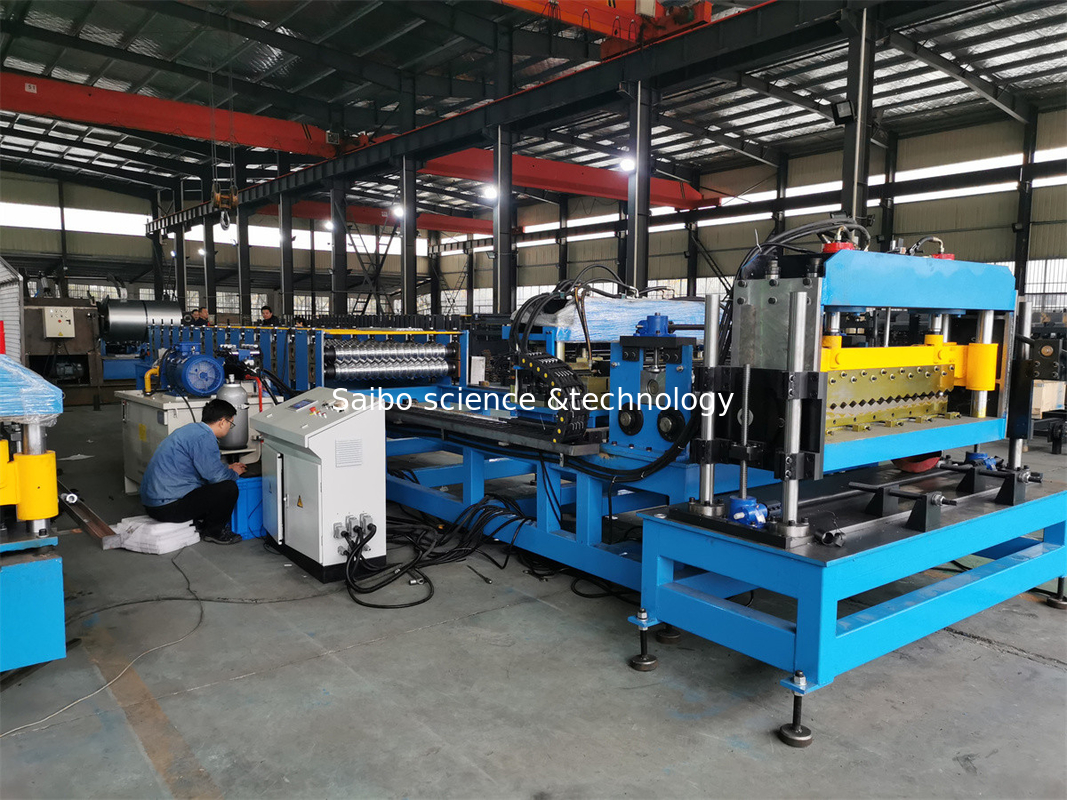

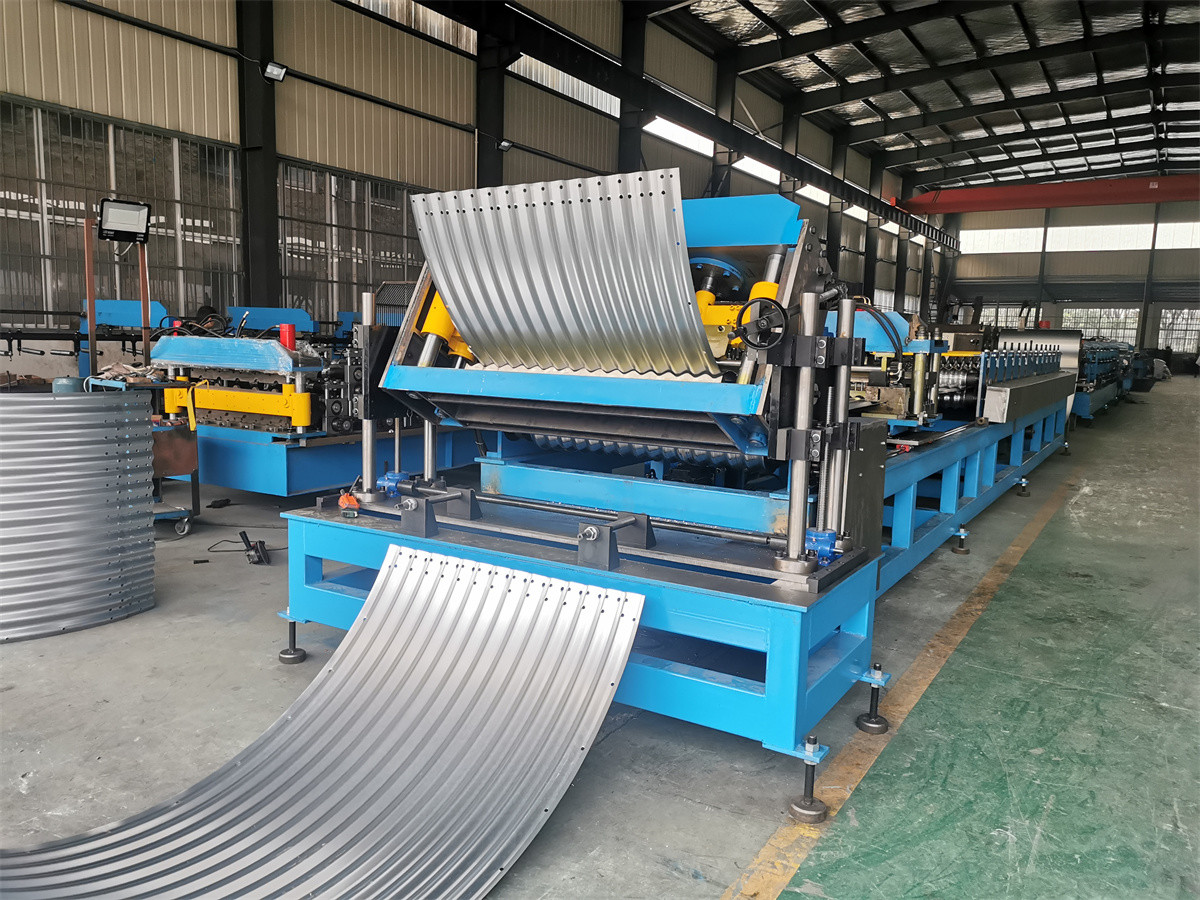

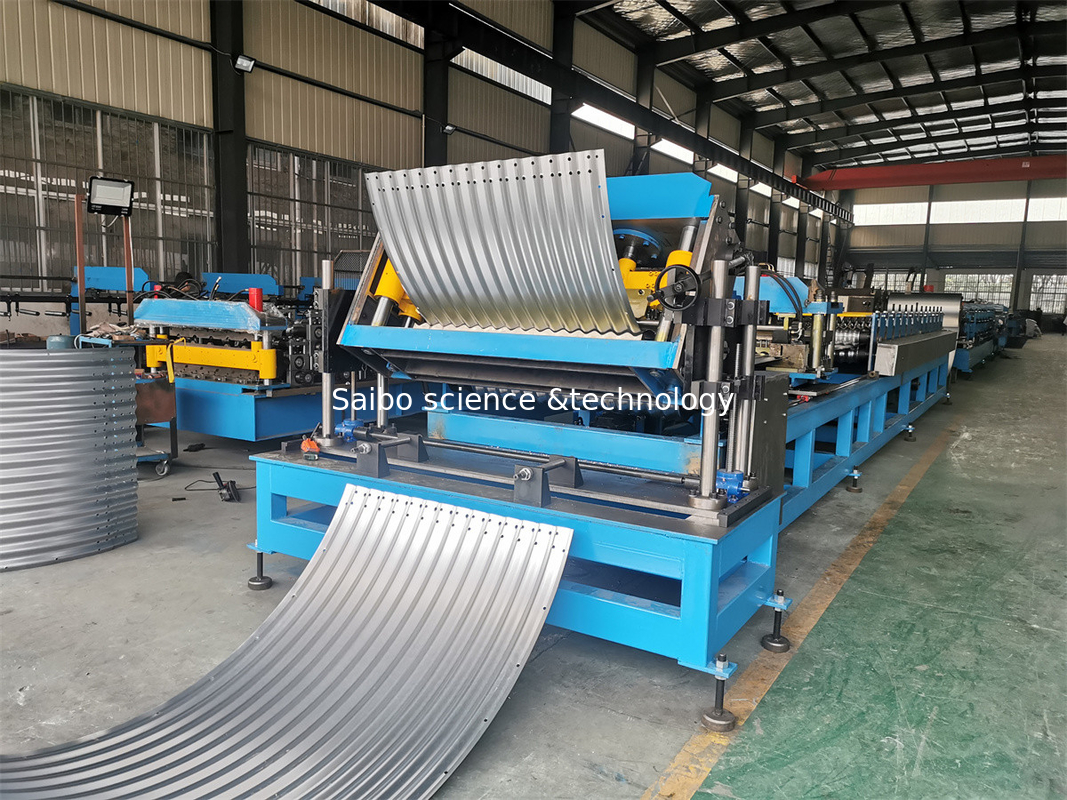

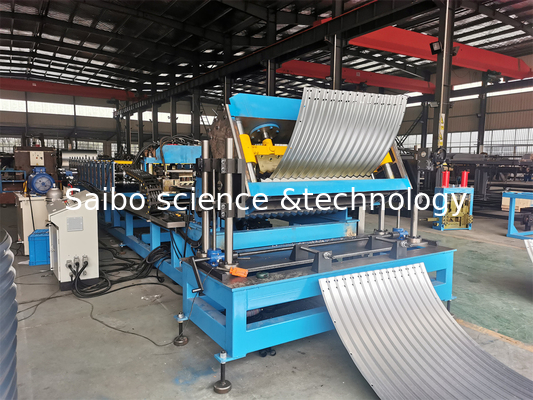

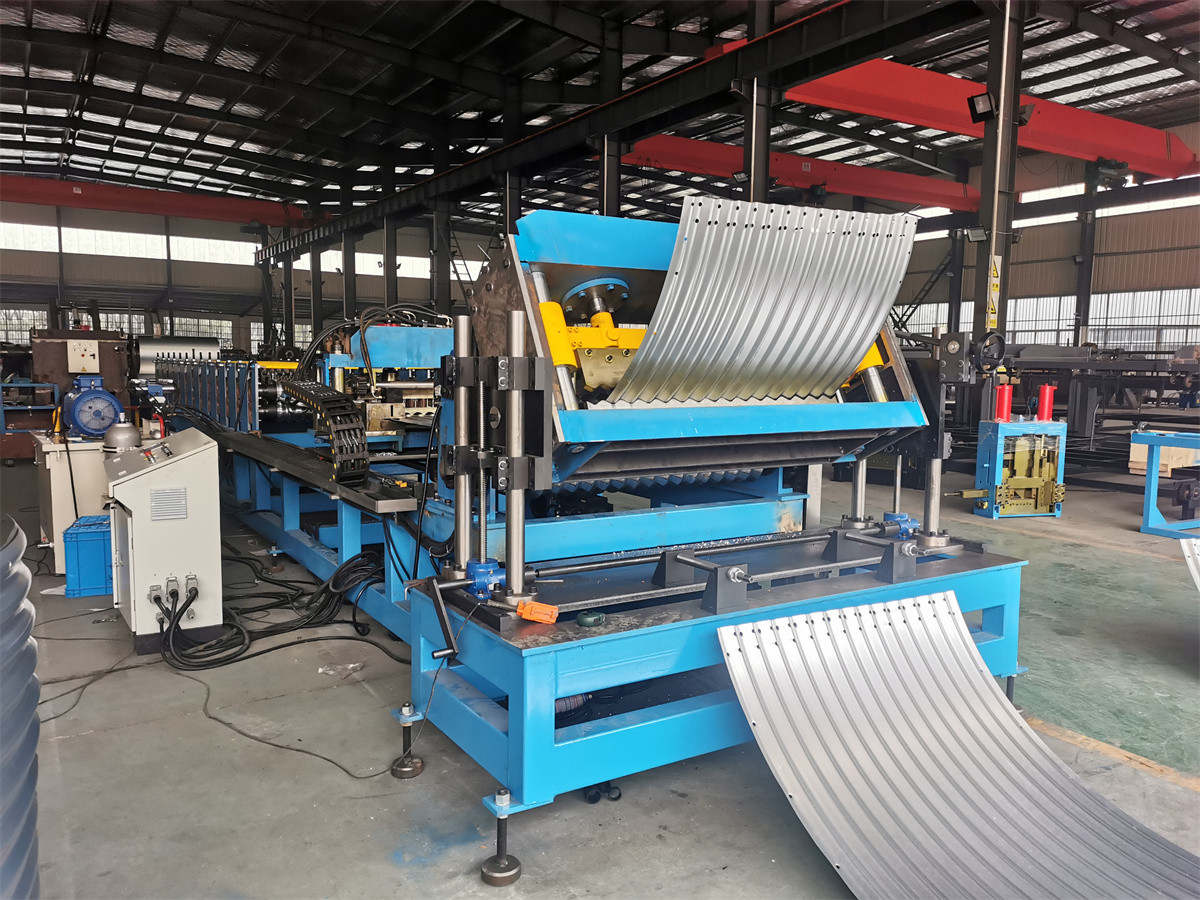

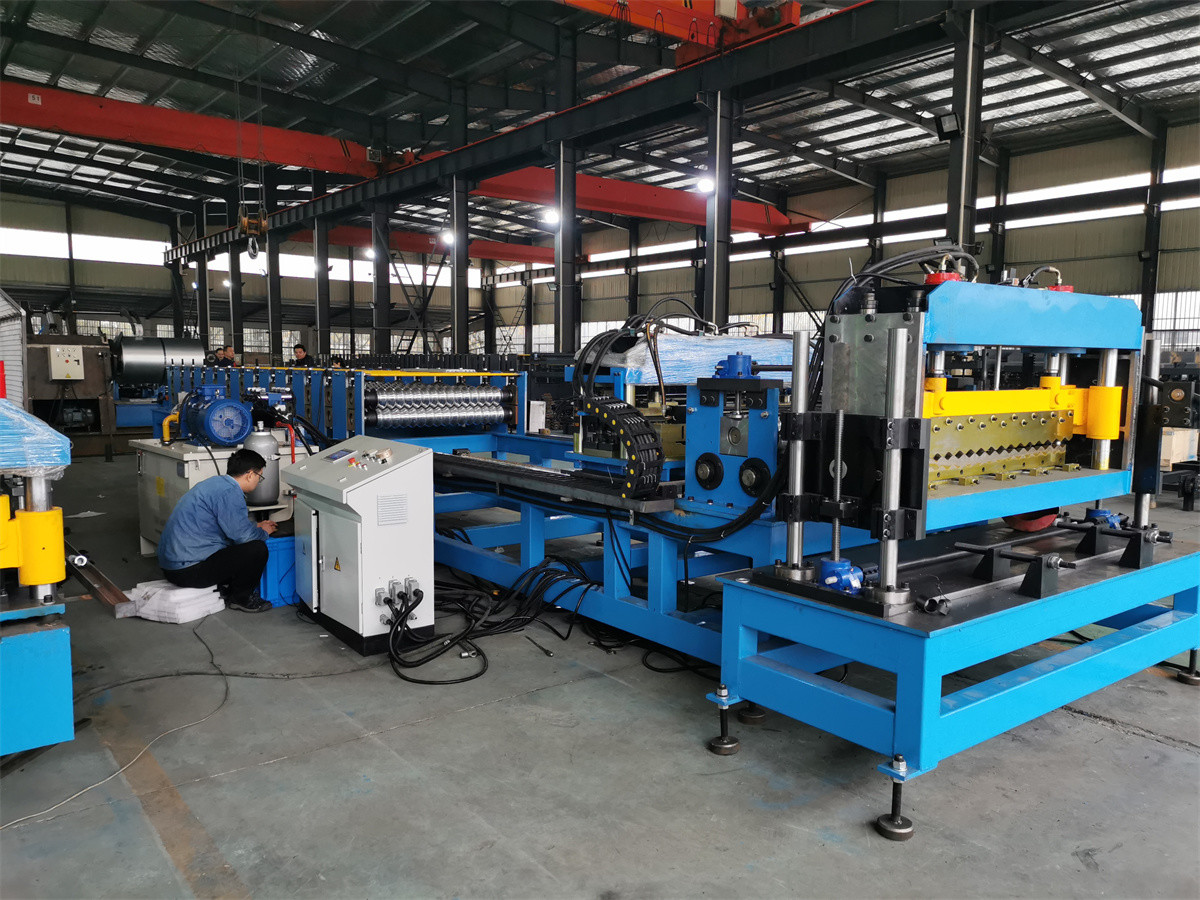

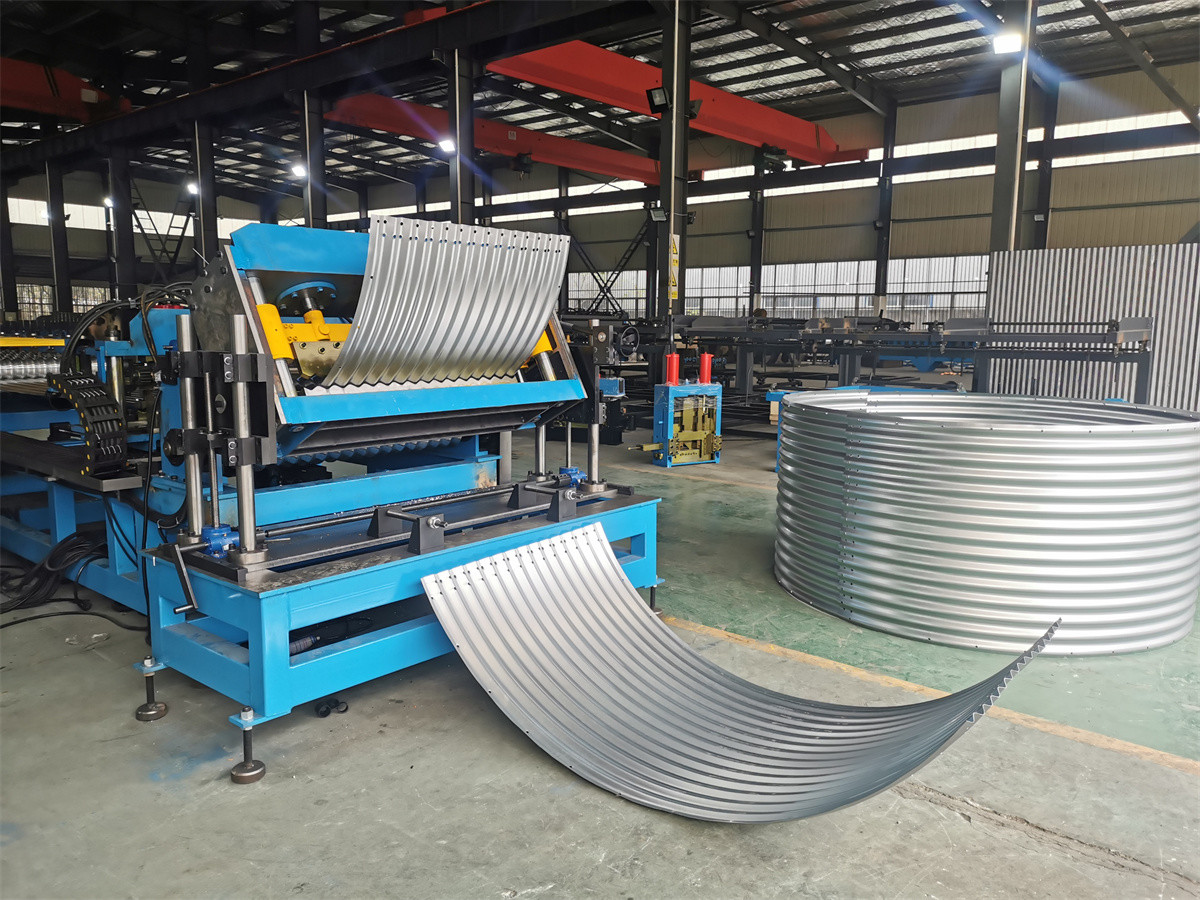

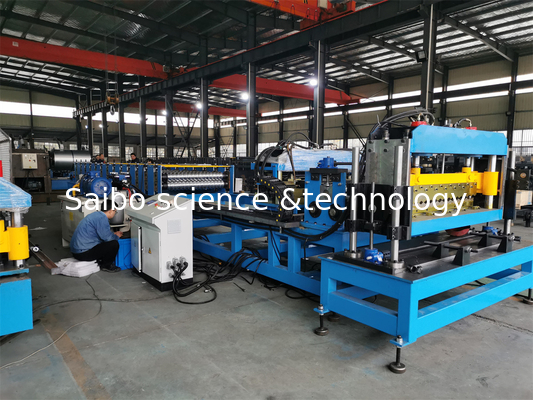

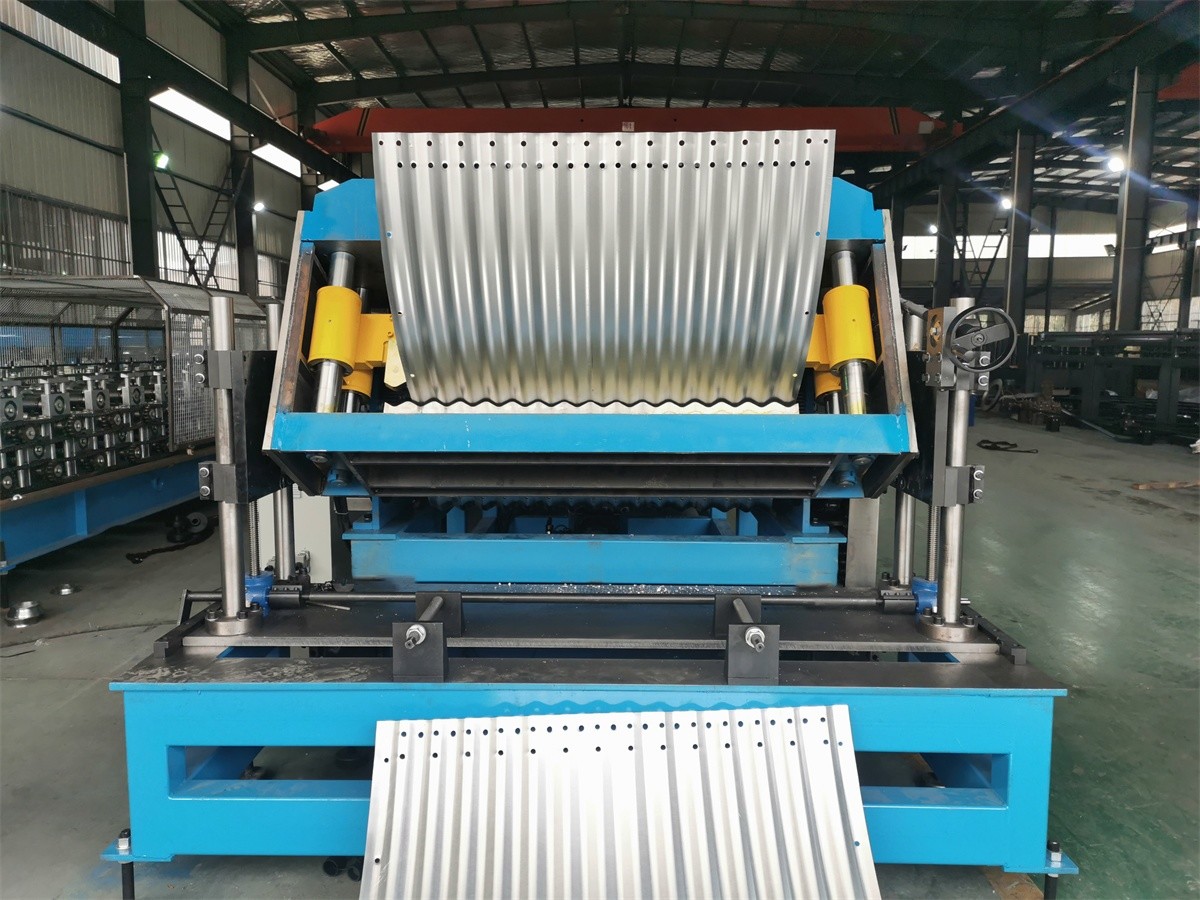

4. Foto della macchina per riferimento
5. Garanzia
- Garanzia:1 anno di garanzia a decorrere dalla data di spedizione
- Garanzia:
1: Garanzia contro malfunzionamenti dovuti a difetti di fabbricazione per un anno dalla data di spedizione.
2: Le riparazioni non saranno effettuate senza modifica, nemmeno durante il periodo di garanzia, nelle seguenti circostanze:
- Danni dovuti a un disastro naturale
- Il malfunzionamento è dovuto a un errore dell' utente
- Il malfunzionamento si verifica a causa di modifiche
- il malfunzionamento si verifica a causa di un ulteriore movimento o spedizione dopo l'installazione
3: biglietto aereo, costo del trasporto, hotel,Il fabbricante deve pagare il costo della manutenzione della macchina durante il periodo di garanzia..
6. FQA
1) D: Lei è un produttore o una società commerciale?
R: Siamo un produttore e una società commerciale.
2) D: Fornite installazione e formazione all'estero?
R: I servizi di installazione delle macchine e di formazione dei lavoratori all'estero sono facoltativi.
3) D: Come è il vostro supporto post-vendita?
R: Forniamo supporto tecnico on line e servizi all'estero da parte di tecnici esperti.
4) Q: Come fa la vostra fabbrica per quanto riguarda il controllo di qualità?
R: Non vi è alcuna tolleranza per quanto riguarda il controllo di qualità. Il controllo di qualità è conforme a ISO9001. Ogni macchina deve superare i test in esecuzione prima di essere confezionata per la spedizione.
5) Come posso fidarmi di voi che le macchine incollate test in esecuzione prima di spedizione?
R: 1) Registriamo il video di prova per il vostro riferimento.
2) Vi invitiamo a visitarci e testare la macchina da soli nella nostra fabbrica.
6) D: Avete in magazzino questa macchina per la formazione di pannelli di tetto?
R: No, la macchina è fatta su ordinazione.
6Installazione e formazione:
a. Se gli acquirenti visitano la nostra fabbrica e controllano la macchina, vi insegneremo come installare e usare la macchina, e anche addestrare i vostri lavoratori / tecnici faccia a faccia.
b. Senza visitare, vi invieremo manuale utente e video per insegnarvi a installare e operare.
C. Se l'acquirente ha bisogno del nostro tecnico per andare alla sua fabbrica locale, si prega di organizzare il cibo e alloggio e altre cose necessarie.
