| Luogo di origine: | Cina |
|---|---|
| Marca: | Saibo |
| Certificazione: | CE/ISO |
| Numero di modello: | YX15-1170 |
| Quantità di ordine minimo: | 1 SET |
| Prezzo: | negotiable |
| Imballaggi particolari: | Adatto a spedizione dell'oceano |
| Tempi di consegna: | 90 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 300 serie all'anno |
| nome del prodotto: | Macchine per la trasformazione di rotoli | Potenza principalePotenza: | 45 kW *2 |
|---|---|---|---|
| Potenza idraulica: | 30 kW | Stazione: | Circa 26 stazioni |
| Materiale per rulli: | Gcr15 con trattamento cromato | Azionamento: | Dalla trasmissione |
| Discoiler: | 15T idraulica con carrozza a bobina | Potenza del servo di tracciato: | 5.5Kw |
| Diametro dell'albero: | 155 mm a corpo intero | Velocità di formazione: | 0-12 m/min |
| Evidenziare: | Macchina per la lavorazione di rotoli,Macchine per la formazione di rotoli a scarico di 4 mm,Macchine per la formazione di rotoli con dispositivo di curvatura ad arco |
||
Macchine per la trasformazione automatica di rotoli di silos con sistema di taglio idraulico
1. Specificazioni principali:
| - No, no. | Specificità del materiale | |
1 | Materiale adatto | IG, MS,Q345 |
2 | Larghezza della materia prima | Sulla base delle dimensioni della spina. |
| 3 | Spessore | 2.0-4.0 mm |
2. La tabella dei flussi di processo
Decoiler idraulico Dispositivo di testa di pala (Auxiliary feeding +leveling) Pre-cuttura (Pre-Cutting) Macchina per la formazione di rotoli (Roll Forming Machine) Taglio e raccolta di fili di scarto (Slitting & Waste Wire Collection) Servo Punching mobile (Servo Movable Punching) Taglio idraulico (Hydraulic Cutting) Stacker
3. Specificazione dei componenti
| 1 Scattolatore | ||
| Funzione | Per svolgere il processo di svolta della striscia e mantenere la tensione di ritorno richiesta durante il primo passaggio di rotolamento. | |
| Includere | Disponibile con braccio idraulico di supporto, idraulico automatico | |
| Capacità di carico | Max.15 t | |
| Numero del mandrello | 1 mandrello | |
| 2 Macchine per modellare | |
| 1)Dispositivo per la testa della pala | |
| Funzione | Utilizzato per aprire la testa della bobina di acciaio, raddrizzare la parte di piegatura e rendere la testa della piastra entrare nel rullo pizzico senza intoppi |
| Livellamento | Complessivamente 5 rotoli, 2 rotoli in alto e 3 rotoli in basso |
| Materiale per rotoli di livellamento | 40CR, HCR50 |
| 2) Pre-taglio | |
| Funzione | Altri tipi di apparecchiature per il trattamento di acque reflue |
| Materiale della lama | D2, 58-62 Durezza HRC |
| 3) Formazione di rotoli principali | |
| Scala di formazione | Circa26stazioni |
| Cornice principale | Saldatura di travi intere |
| Materiale per rulli | Gcr15 Acquittamento HRC58-62 gradi, finitura complessiva |
| Diametro dell'albero | Acciaio superiore: Φ155 mm a corpo intero |
| Materiale dell'albero | 40CR, con spegnimento e temperatura |
| Azionamento | Per ciascuna stazione di formazione |
| Velocità di formazione | 0-12m/min; deve essere controllabile dall'operatore, può essere regolato sulla casella di controllo. |
| Motore di formazione | 45KW*2Motore a corrente alternata |
| 3Perforazione servo mobile | |
| Funzione | Profil di punzione in posizione specificata. |
| Perforazione post-formatura | Perfora il foglio dopo il roll formando alla lunghezza richiesta |
| Movimento di punzione | La macchina principale non si fermerà quando perforare, perforare è in volo da 11KW servo motore |
| Materiale dello stampo a foratura | D2 con trattamento termico 58-60° |
| 4Sistema di taglio idraulico | |
| Funzione | Tagliare il profilo in lunghezza specificata. |
| Taglio dopo modellazione | Tagliare il foglio dopo il roll forming alla lunghezza richiesta |
| Mozione di taglio | La macchina principale si fermerà durante il taglio |
| Materiale della lama | D2 con trattamento termico 58-60° |
| 5 . imballaggio | |
| Funzione | Ricevere il prodotto finale, l'altezza può essere regolato da idraulico |
| Dimensione | 3m (lunghezza) * 1,5m (larghezza) |

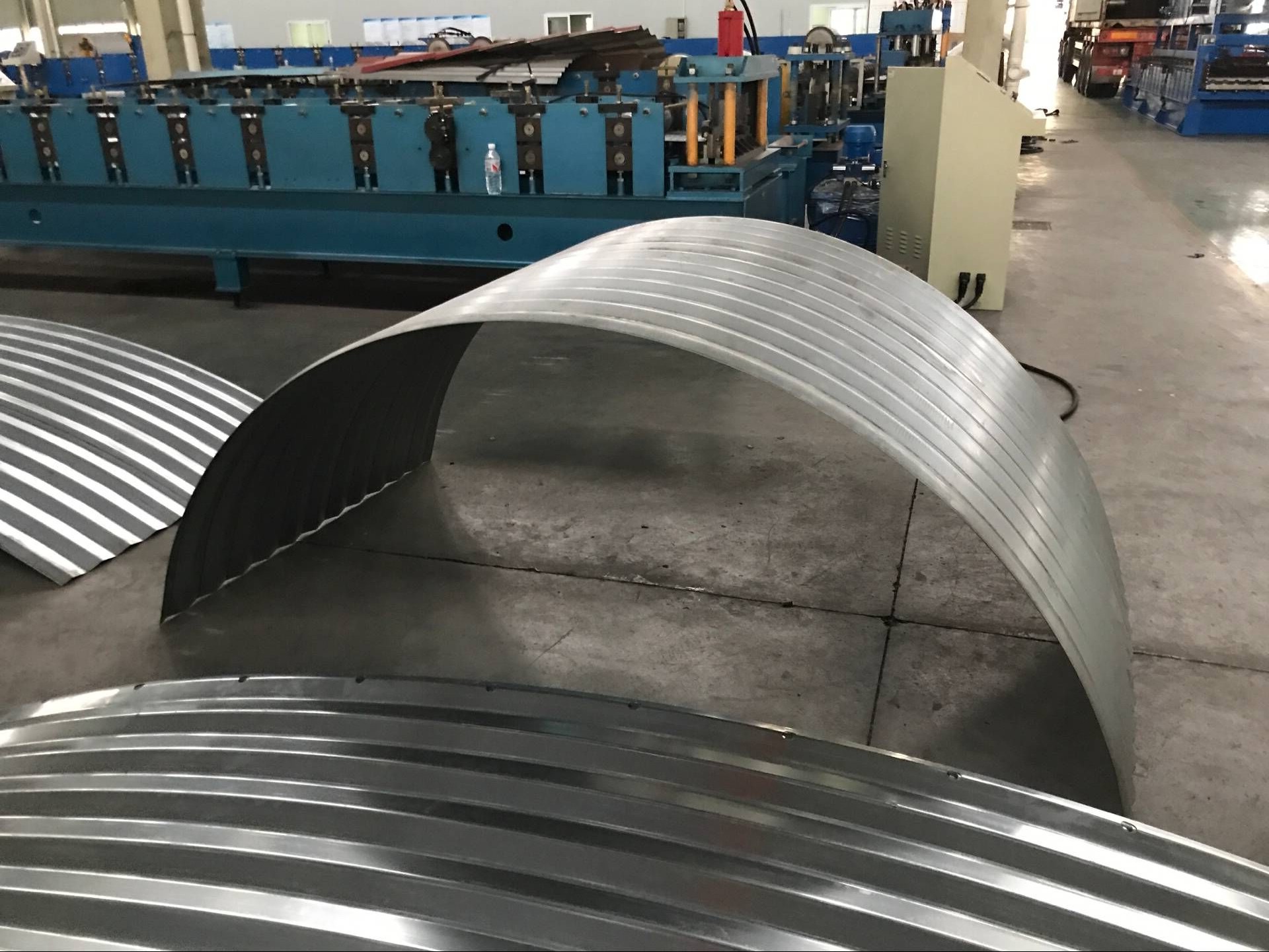

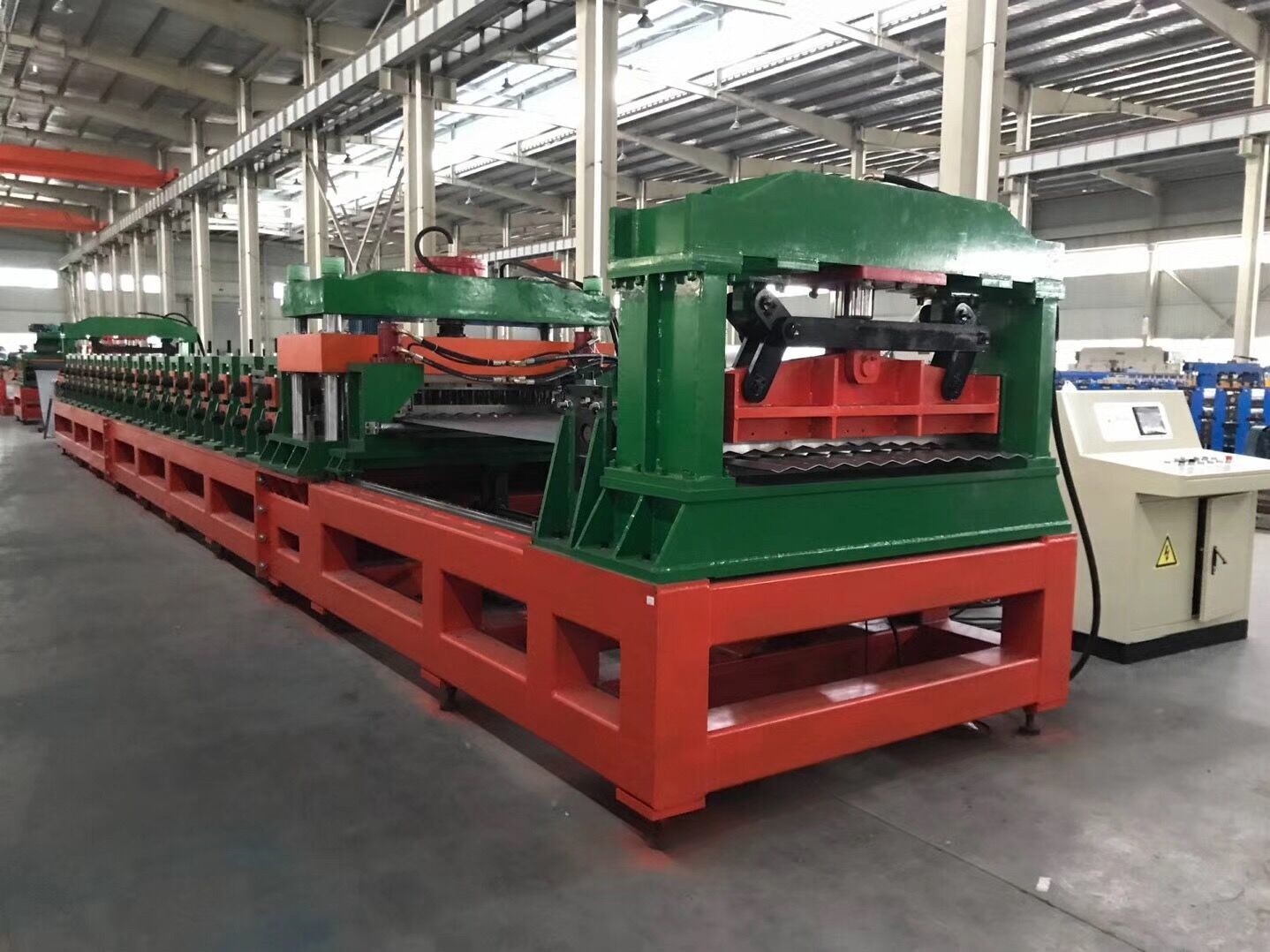

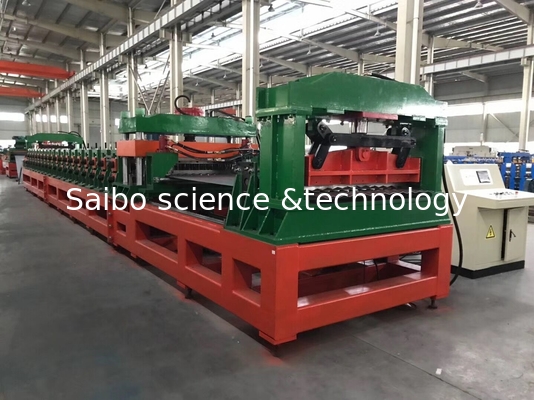

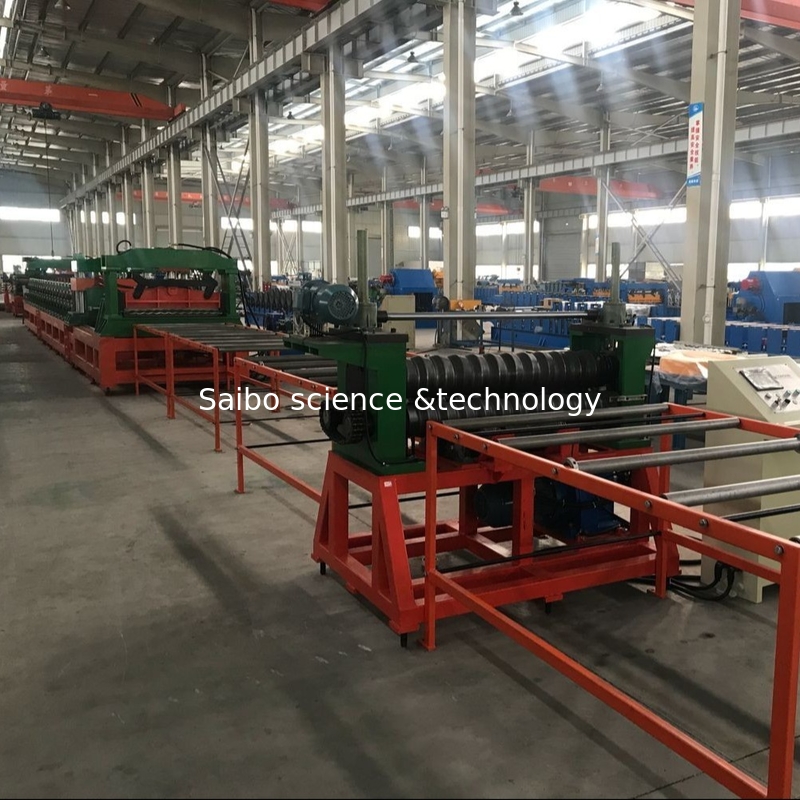

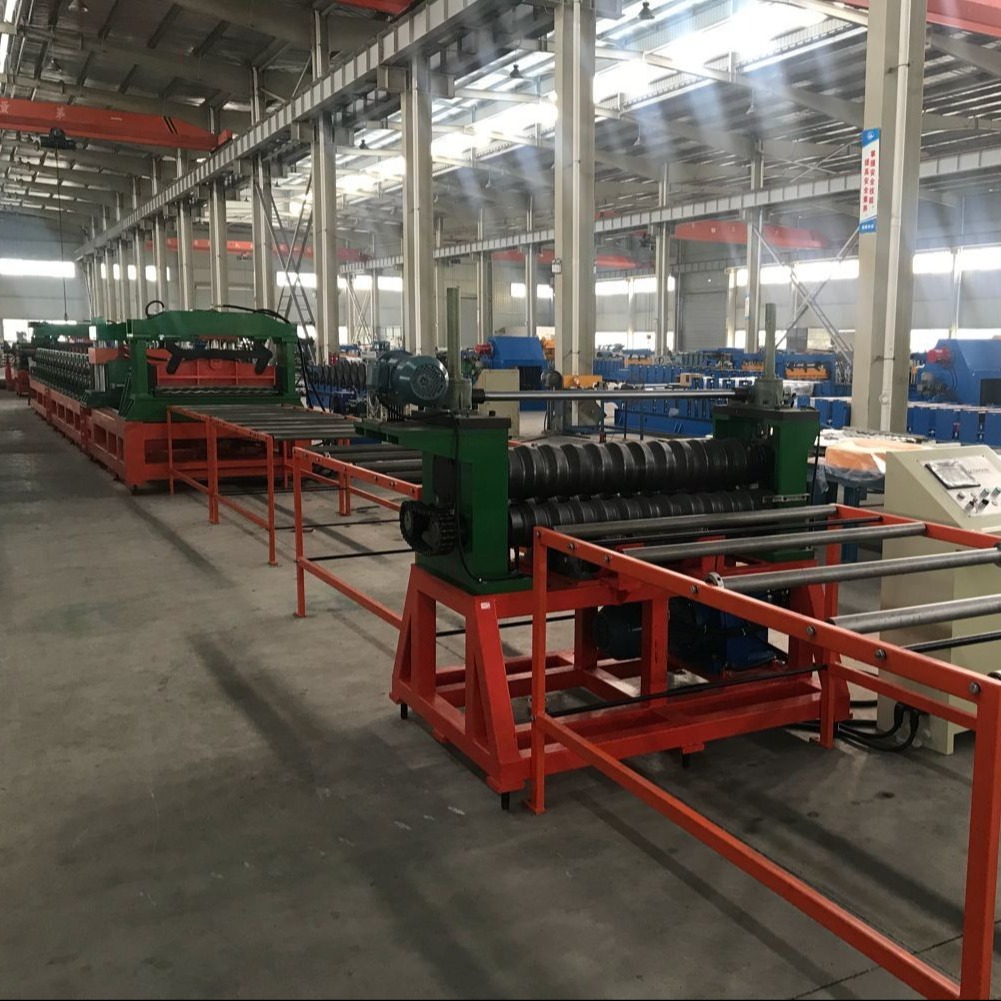

4. Foto della macchina per riferimento
5. Garanzia
1: Garanzia contro malfunzionamenti dovuti a difetti di fabbricazione per un anno dalla data di spedizione.
2: Le riparazioni non saranno effettuate senza modifica, nemmeno durante il periodo di garanzia, nelle seguenti circostanze:
- Danni dovuti a un disastro naturale
- Il malfunzionamento è dovuto a un errore dell' utente
- Il malfunzionamento si verifica a causa di modifiche
- il malfunzionamento si verifica a causa di un ulteriore movimento o spedizione dopo l'installazione
3: biglietto aereo, costo del trasporto, hotel,Il fabbricante deve pagare il costo della manutenzione della macchina durante il periodo di garanzia..
6. FQA
1) D: Lei è un produttore o una società commerciale?
R: Siamo un produttore e una società commerciale.
2) D: Fornite installazione e formazione all'estero?
R: I servizi di installazione delle macchine e di formazione dei lavoratori all'estero sono facoltativi.
3) D: Come è il vostro supporto post-vendita?
R: Forniamo supporto tecnico on line e servizi all'estero da parte di tecnici esperti.
4) Q: Come fa la vostra fabbrica per quanto riguarda il controllo di qualità?
R: Non vi è alcuna tolleranza per quanto riguarda il controllo di qualità. Il controllo di qualità è conforme a ISO9001. Ogni macchina deve superare i test in esecuzione prima di essere confezionata per la spedizione.
5) Come posso fidarmi di voi che le macchine incollate test in esecuzione prima di spedizione?
R: 1) Registriamo il video di prova per il vostro riferimento.
2) Vi invitiamo a visitarci e testare la macchina da soli nella nostra fabbrica.
6) D: Avete in magazzino questa macchina per la formazione di pannelli di tetto?
R: No, la macchina è fatta su ordinazione.
6Installazione e formazione:
a. Se gli acquirenti visitano la nostra fabbrica e controllano la macchina, vi insegneremo come installare e usare la macchina, e anche addestrare i vostri lavoratori / tecnici faccia a faccia.
b. Senza visitare, vi invieremo manuale utente e video per insegnarvi a installare e operare.
C. Se l'acquirente ha bisogno del nostro tecnico per andare alla sua fabbrica locale, si prega di organizzare il cibo e alloggio e altre cose necessarie.
