Il Mpa 12 regolabile lamina a freddo la formazione dell'alimentazione manuale a macchina con 3 gruppi dell'elettrovalvola a solenoide

Specificazione principale

Disegno di profilo:

Il grafico di flusso trattato

Tavola manuale di Formare-Rettificare-Dentellare-taglio-Fuori del Uncoiler-rotolo

Parametri dettagliati a macchina:

Specificazione delle componenti

(1) Non-bobinatrice del manuale 3T

• Larghezza di alimentazione: 350mm
• Capacità: 3 tonnellate
• Il limite di amplia il &fight: 380mm-520mm
• Il modo di amplia il &fight: interno ampli il &fight dal manuale
• Modo di alimentazione: manuale

(2) rotolo principale che forma macchina

• Materiale del rullo: Superficie cromata ASTM1045 con cromo
• Diametro dell'asse: materiale di ¢56mm: SAE1045 con la tempera
• Per evitare gli incidenti, le parti determinate saranno coperte di rivestimento protettivo
• Guidando della trasmissione

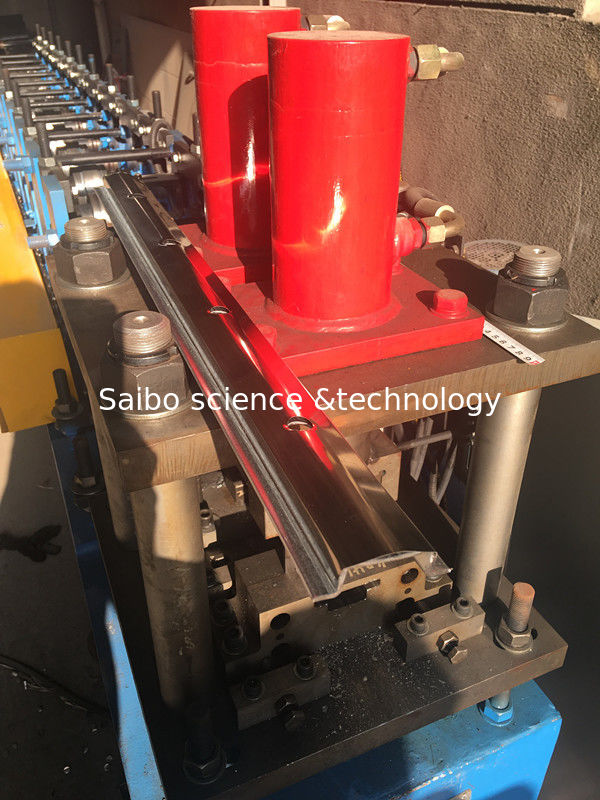

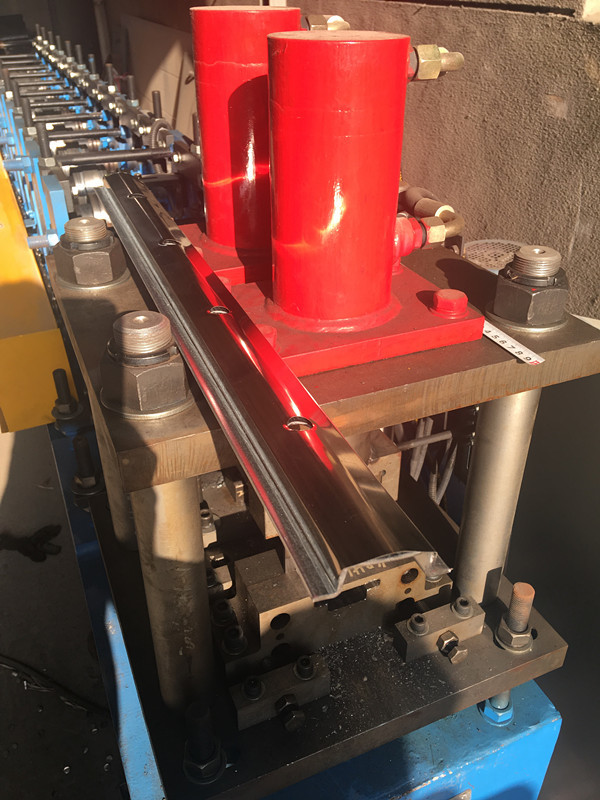

(3) idraulico di perforazione e tagliente

• Tagliando e perforare dopo la formazione: perfori e tagli lo strato dopo rotolo che si forma alla lunghezza richiesta
• Materiale della lama: Cr12, durezza di 58-62 HRC
• Potere di taglio da idraulico, 5.5KW
• Pressione di esercizio: 10-12Mpa regolabile
• Misurazione di lunghezza: Misurazione automatica di lunghezza del codificatore

(4) circuito idraulico

• Potenza idraulica: 5.5kw
• Pressione di esercizio: 12Mpa regolabile
• Elettrovalvola a solenoide: 3 gruppi
• Olio idraulico: olio idraulico 46#

(5) fuori tavola

• Congiunto dal tubo d'acciaio
• Dimensione: circa 2.0m long*0.8mwide*0.6-1mhigh
• Si fuori presenta con il rullo di sostegno tre
• Quantità: 2 unità
