Rotolo ondulato dello strato che forma macchina, tetto del metallo che forma macchina dalla catena

Rotolo di doppio strato che forma macchina

1. specificazione del materiale

2. Parametri dettagliati a macchina

3. Disegno di profilo

Sullo strato

Giù strato

4. Il grafico di flusso trattato

Tavola manuale di Formare-taglio-Fuori del Decoiler-rotolo

5. Specificazione delle componenti

(1) Non-bobinatrice del manuale 5T

• Larghezza di alimentazione: 1250mm
• Capacità: 5 tonnellate
• Inter diametro: 500-590mm
• Fuori diametro massimo: 1500mm
• Il modo di amplia il &fight: interno ampli il &fight dal manuale
• Modo di alimentazione: manuale

sistema di Pre-taglio (di 2)

• il Pre-taglio installa dopo l'alimentazione per la bobina del cambiamento del cliente soltanto
• Tipo di taglio: manuale

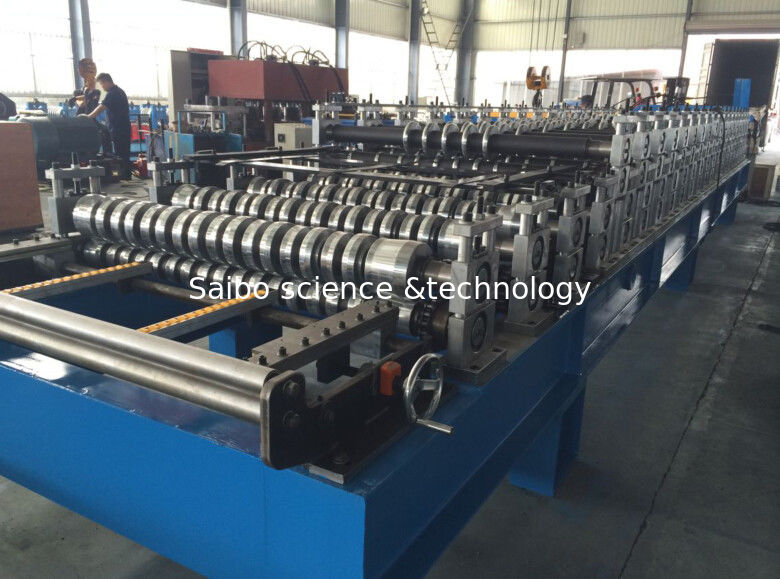

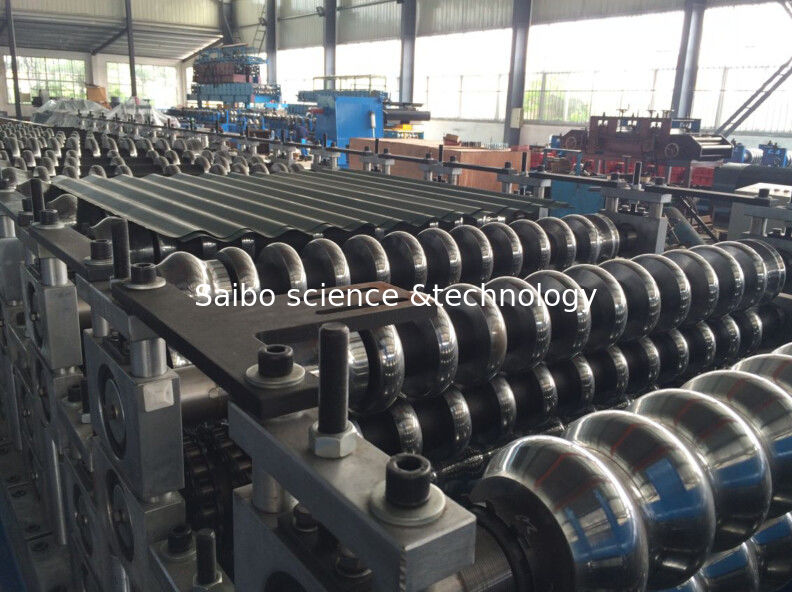

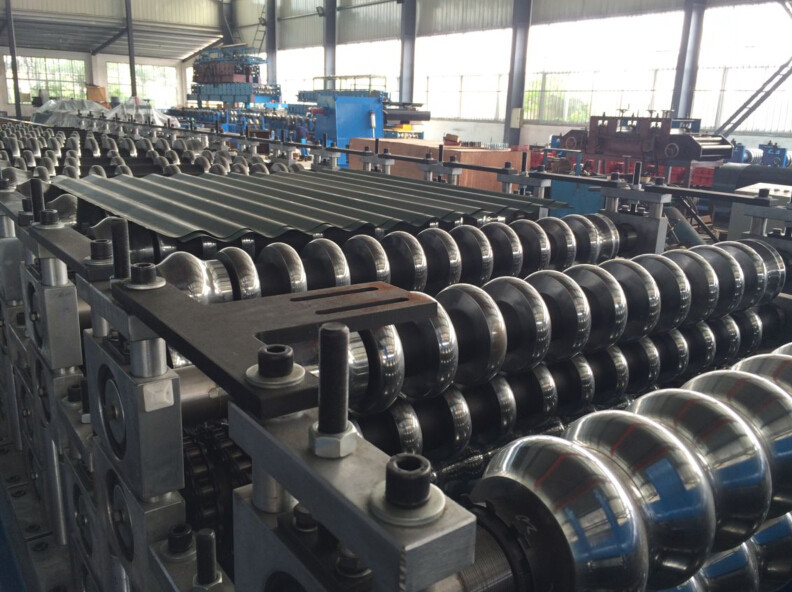

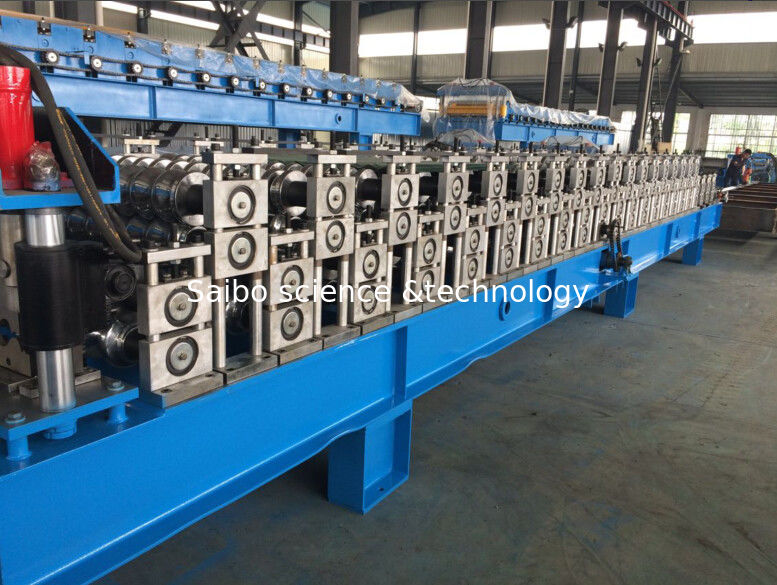

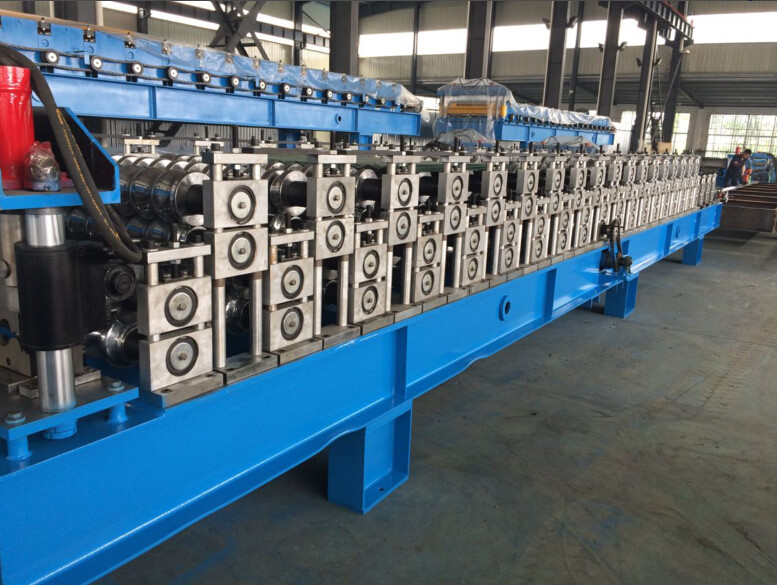

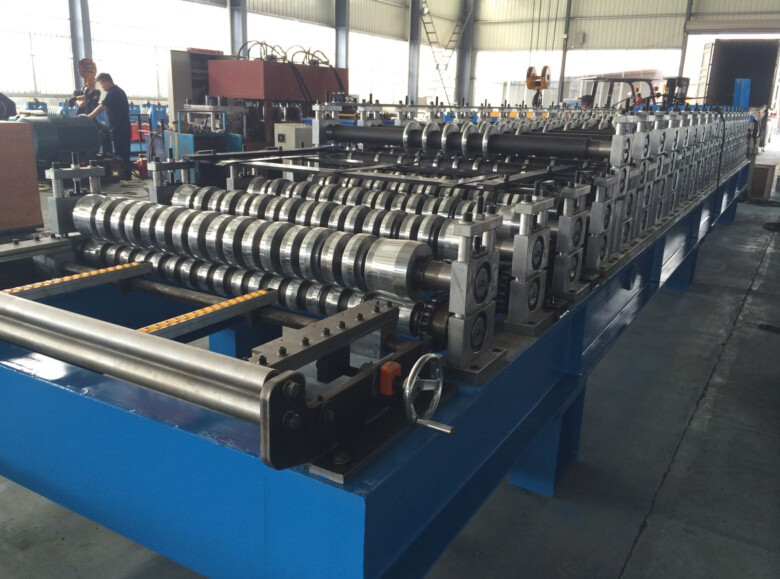

(3) rotolo principale che forma macchina

• Materiale del rullo: Superficie cromata ASTM1045 con cromo
• Diametro dell'asse: materiale di ¢70mm: SAE1045 con l'estinzione e la tempera
• Struttura principale tramite la saldatura del fascio 350H
• Struttura a macchina: colonna della guida

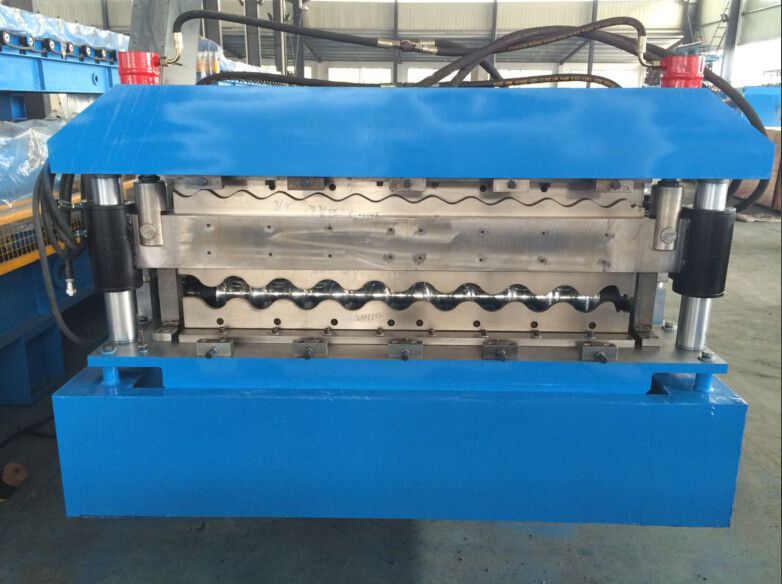

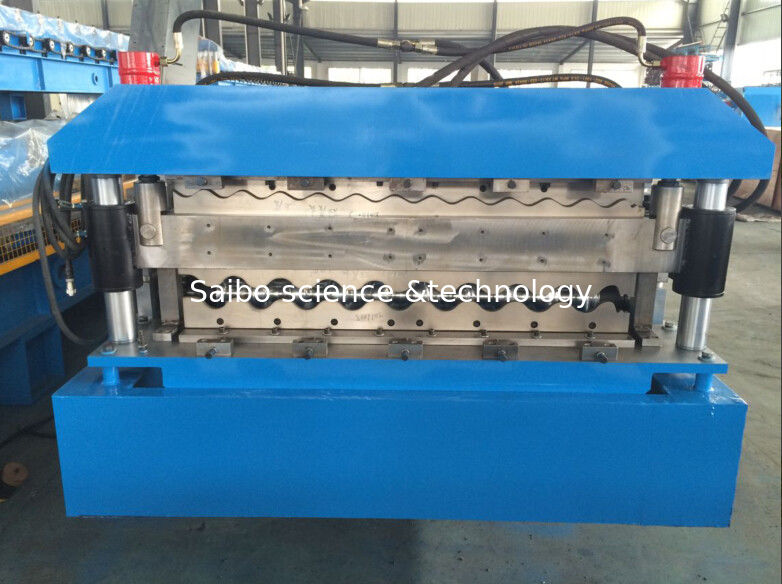

(4) idraulico di taglio

• Tagliando dopo la formazione: Tagli lo strato dopo rotolo che si forma alla lunghezza richiesta
• Materiale della lama: Cr12, durezza di 58-62 HRC
• Potere di taglio da idraulico, 5.5KW
• Pressione di esercizio: 12Mpa regolabile
• Misurazione di lunghezza: Misurazione automatica di lunghezza del codificatore
• Tolleranza della lunghezza: +/- 1.5mm per ogni prodotto finale del pezzo

(5) Governo di controllo del computer

• Regolazione programmabile della lunghezza e della quantità di profilo
• Lingua del sistema operativo: Inglese e cinese
• Computer utilizzato per controllare lunghezza & quantità. La macchina taglierà automaticamente alla lunghezza e si fermerà quando la quantità richiesta è raggiunta

• SpA: Panasonic o customerization
