Pannello di telaio di porta in acciaio telaio di finestra in acciaio telaio di porta telaio di porta macchina per la formazione a freddo di rotoli

1

2

Uncoiler manuale

• Larghezza dell'alimentazione: 350 mm
• Capacità: 3 t
• Limite di espansione e combattimento: 380 mm ≈ 520 mm
• Modalità di espandere e combattere: espandere e combattere manualmente
• Modalità di alimentazione: manuale
• Quantità: 1

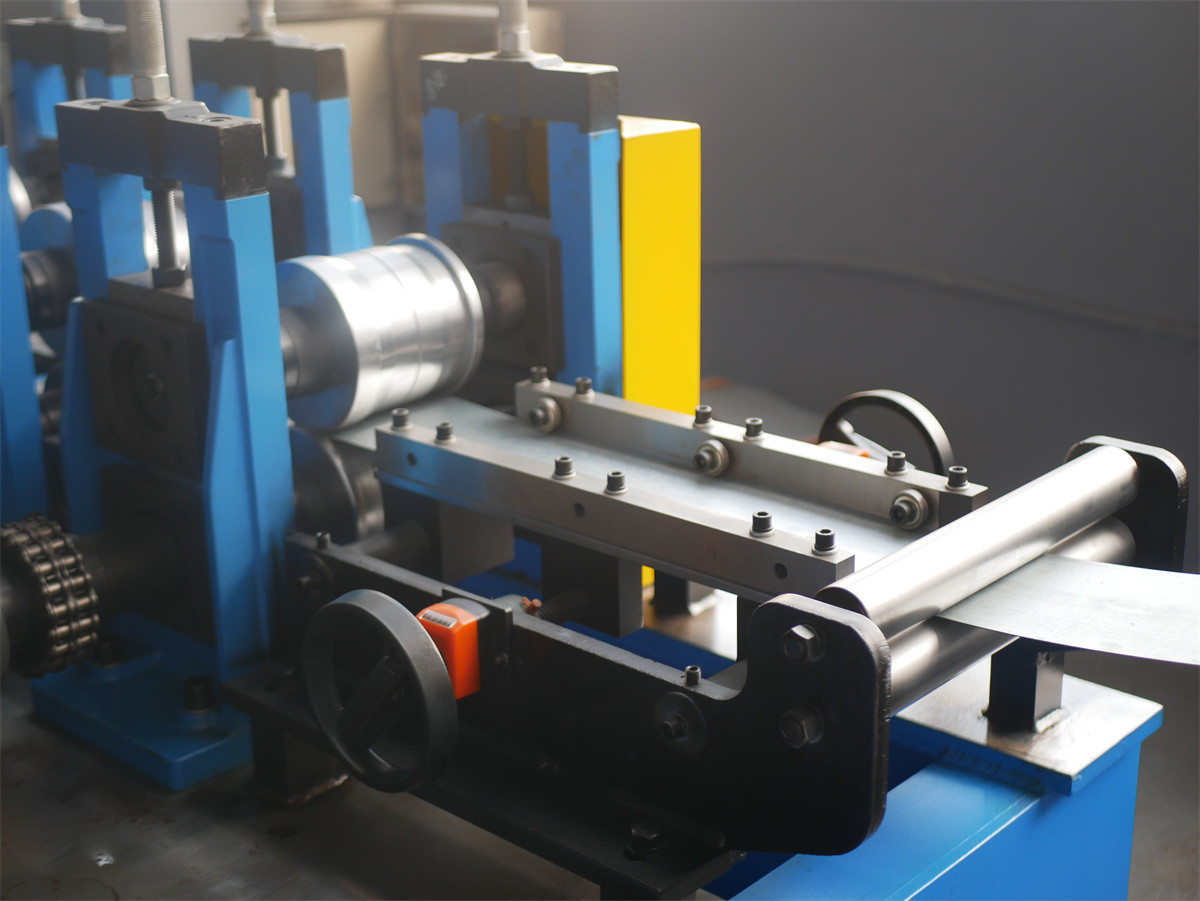

• Centrale regolabile armata dei rulli di formazione e di lunghezza sufficiente per impedire il movimento laterale della striscia al suo ingresso nella foratura
• Guida del tavolo di ingresso: regolabile
• Larghezza di ingresso: 10-25 mm
• Rollo di ingresso e guida: diametro ¢65 mm, materiale sae1045, superficie cromata
• Quantità: 1

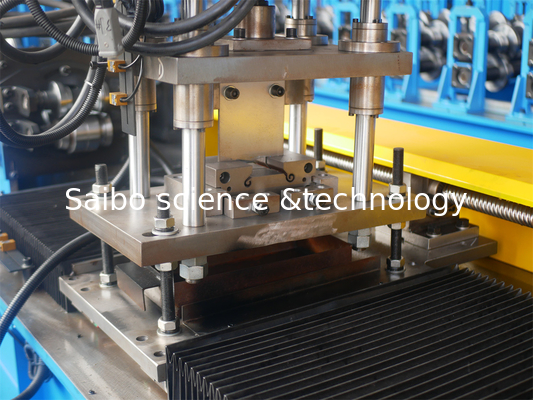

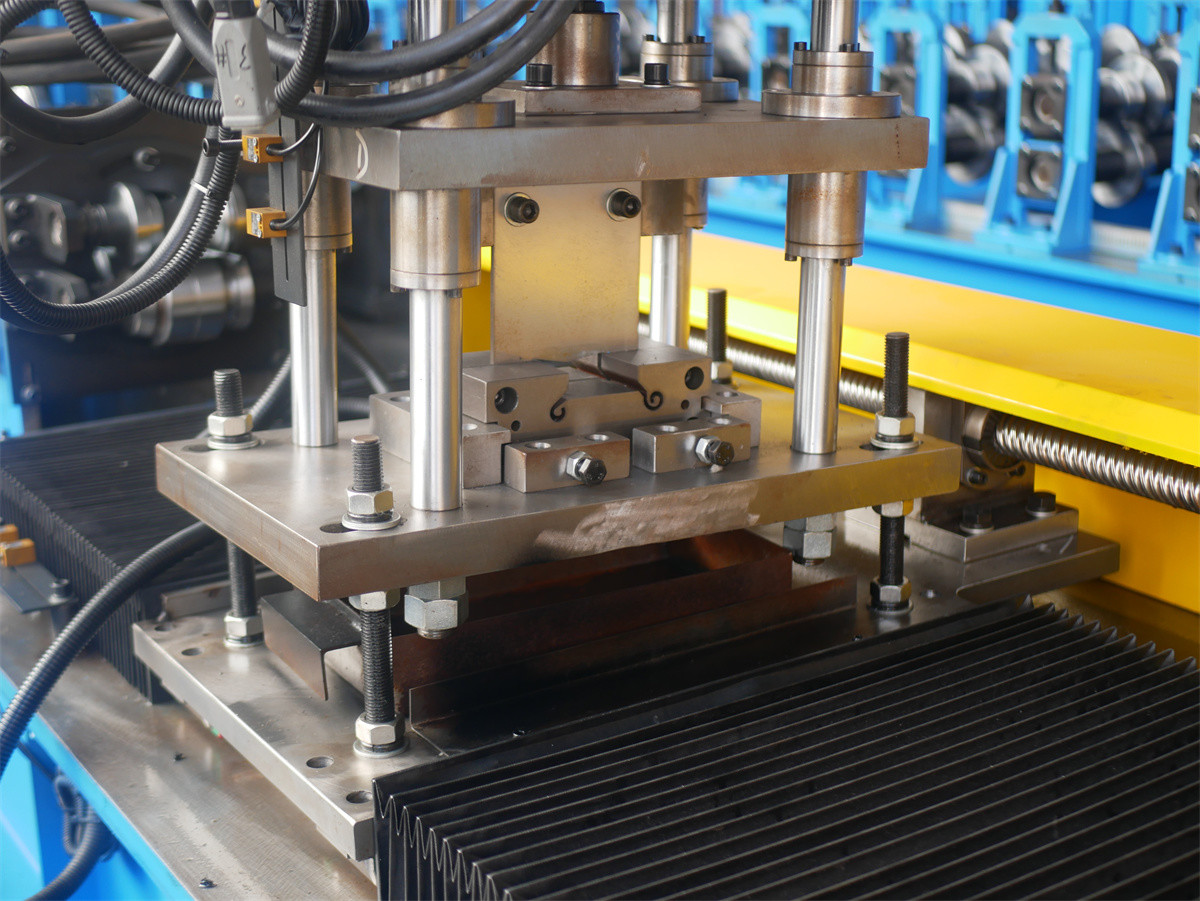

• La macchina adotta una macchina per perforare 25 tonnellate
• Alimentazione aereapneumatici

• AriapneumaticiPotenza: 3 kW (fornite dall'acquirente)
• Stampo per perforazione: Cr12 con trattamento termico

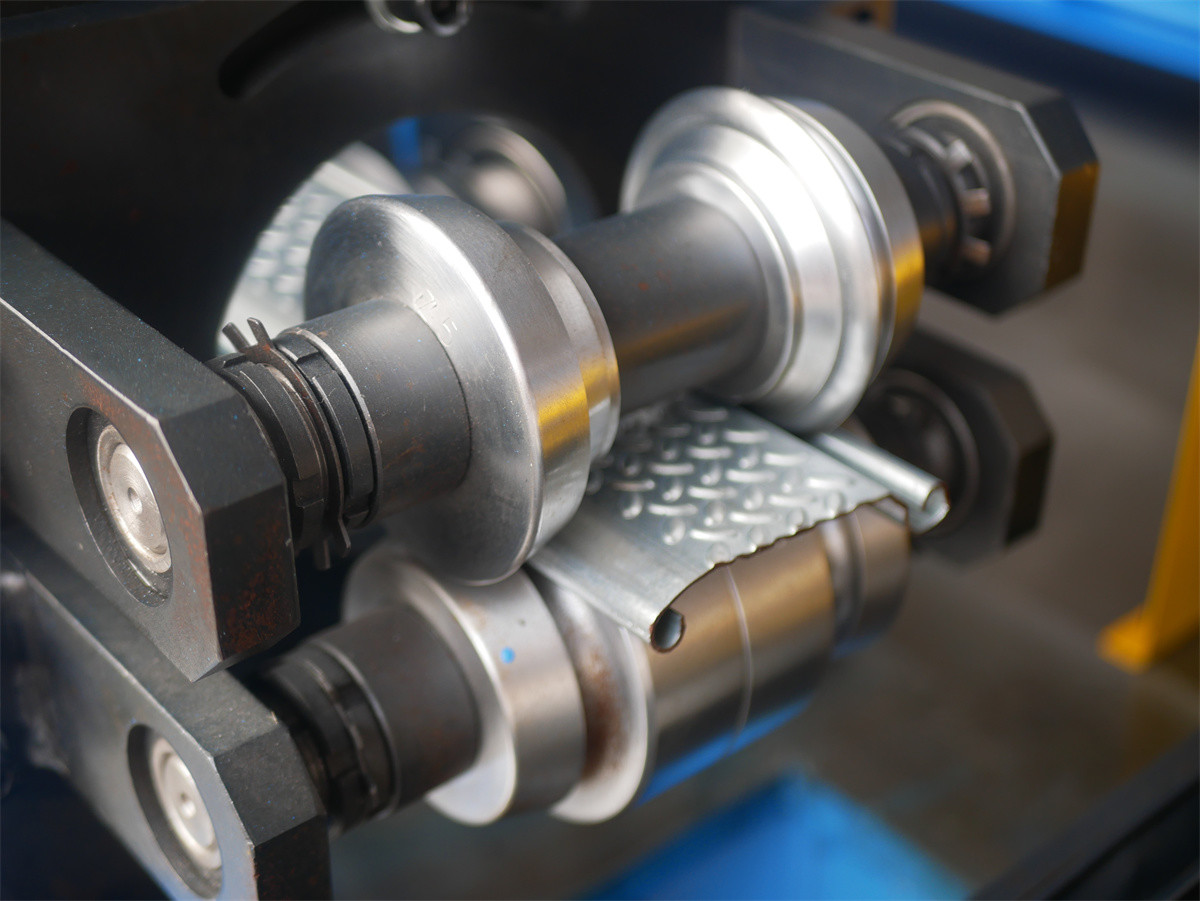

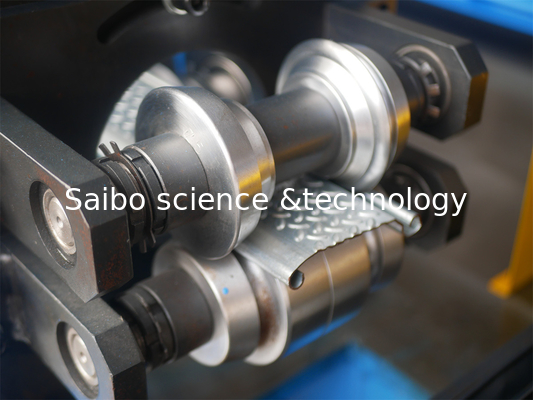

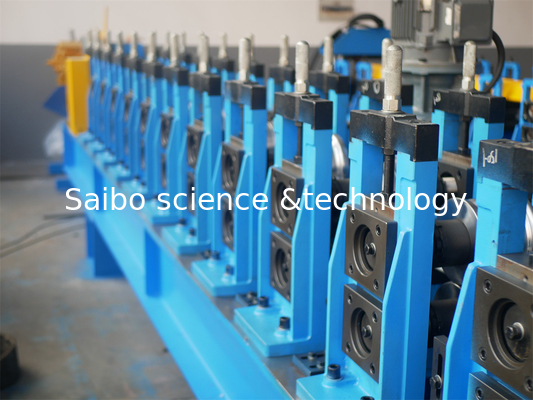

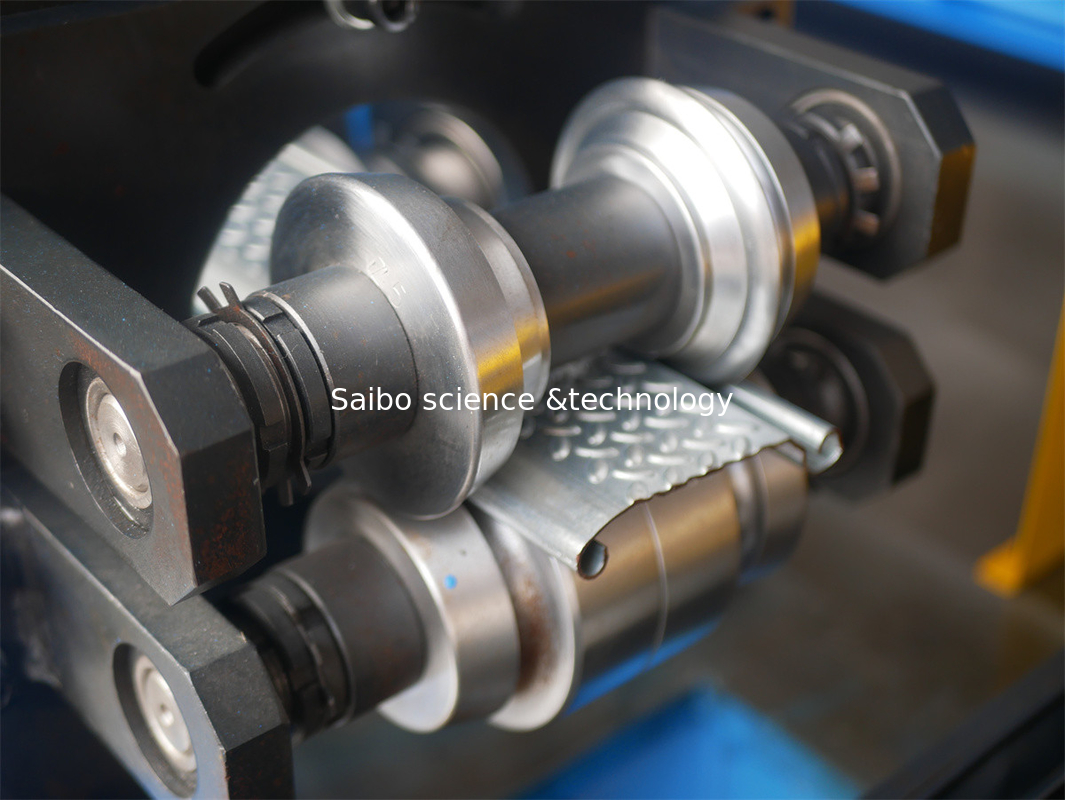

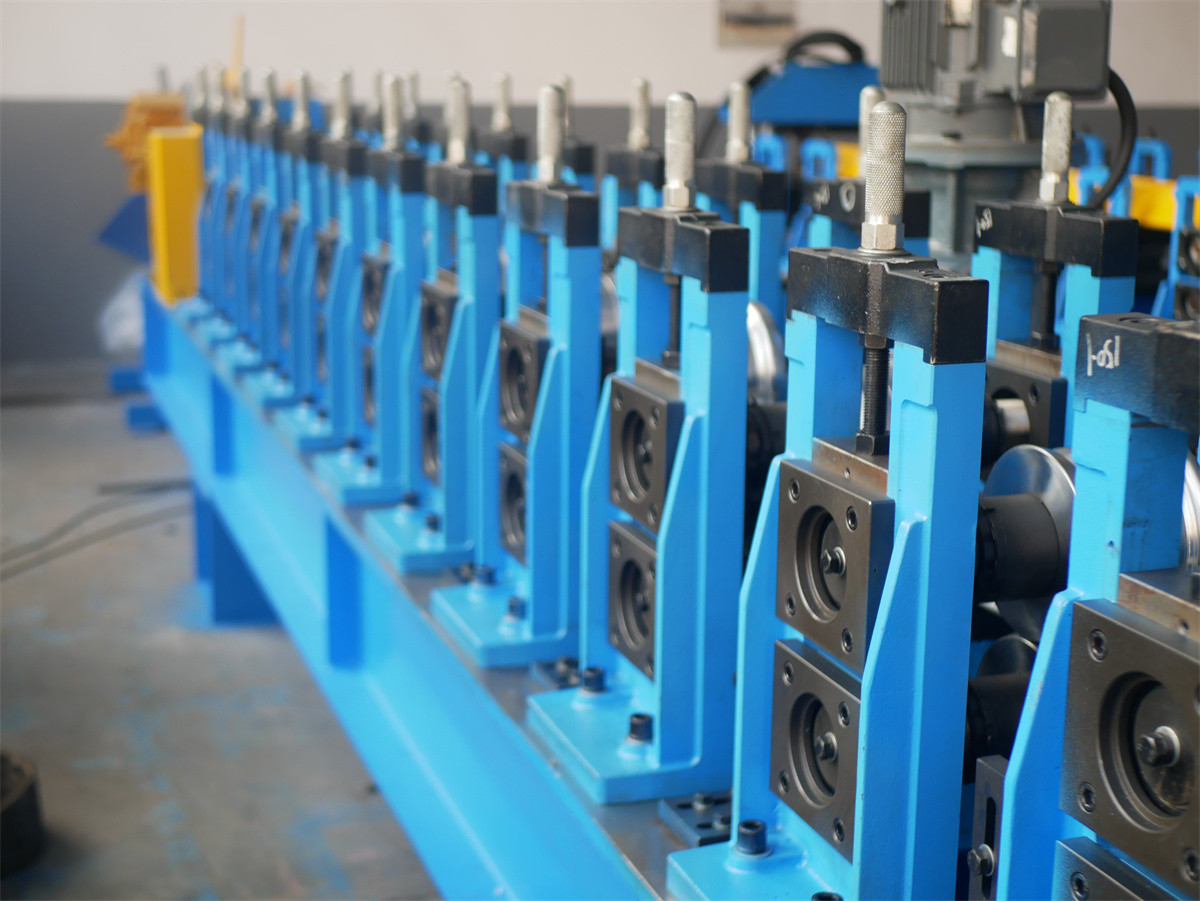

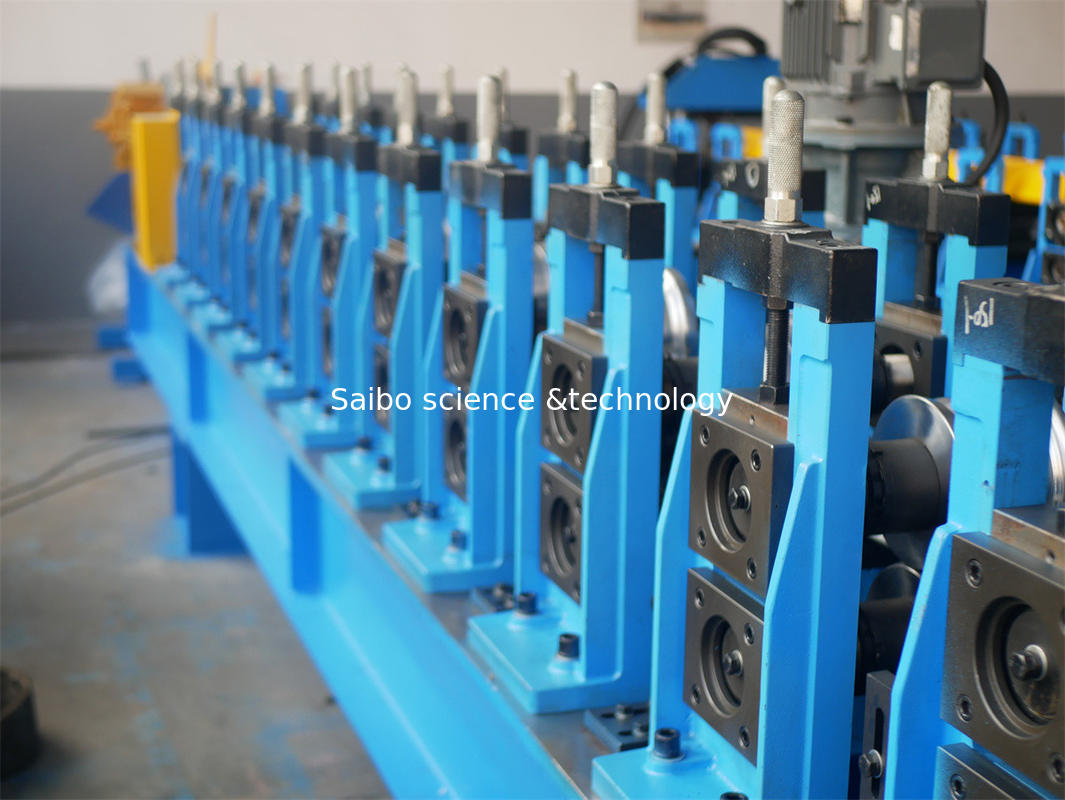

Macchine per la formazione di rotoli principali

• Tensione della macchina, frequenza, fase: 380 V, 50 Hz, 3 fasi
• Stazione di rotazione:15 stazioni +1 stazione di rettifica
• Materiale del rullo: GCR15, HRC 58-60
• Diametro dell'albero: ¢75 mm Materiale: SAE1045

Struttura della macchina:

• Cornice principale con saldatura a trave 350H
• Struttura della macchina: Taglio di elettrodi di filo
• Azionamento per cambio

• Una stazione dopo la formazione del rotolamento,
• Funzione: per rivedere il prodotto finito verso l'alto e verso il basso/ sinistra e destra verso la rettitudine
• Materiale del rullo: materiale del rullo: GCR15 smorzato 58°-62° rifinitura torsione CNC
• Regolazione a mano
• Quantità: 1

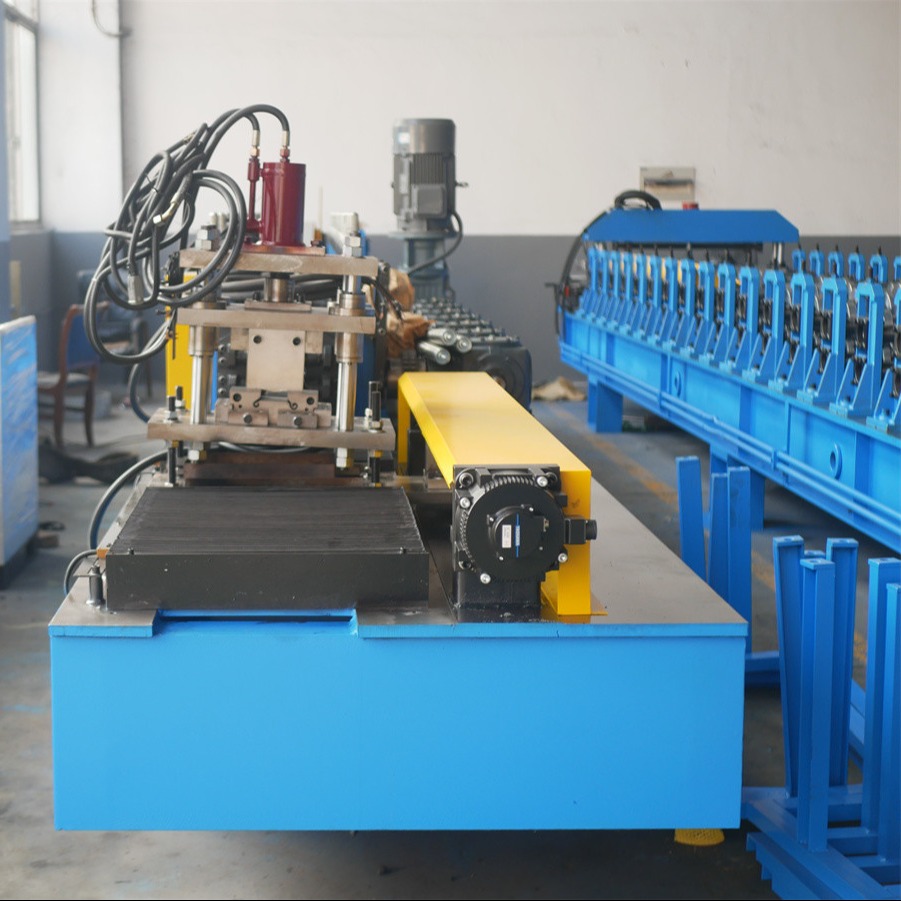

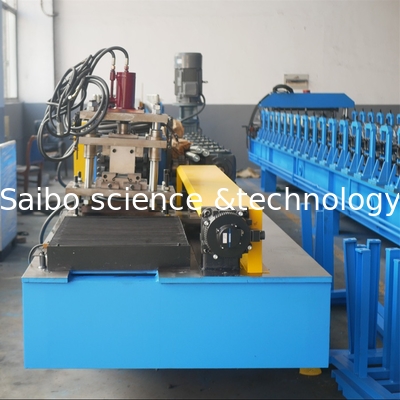

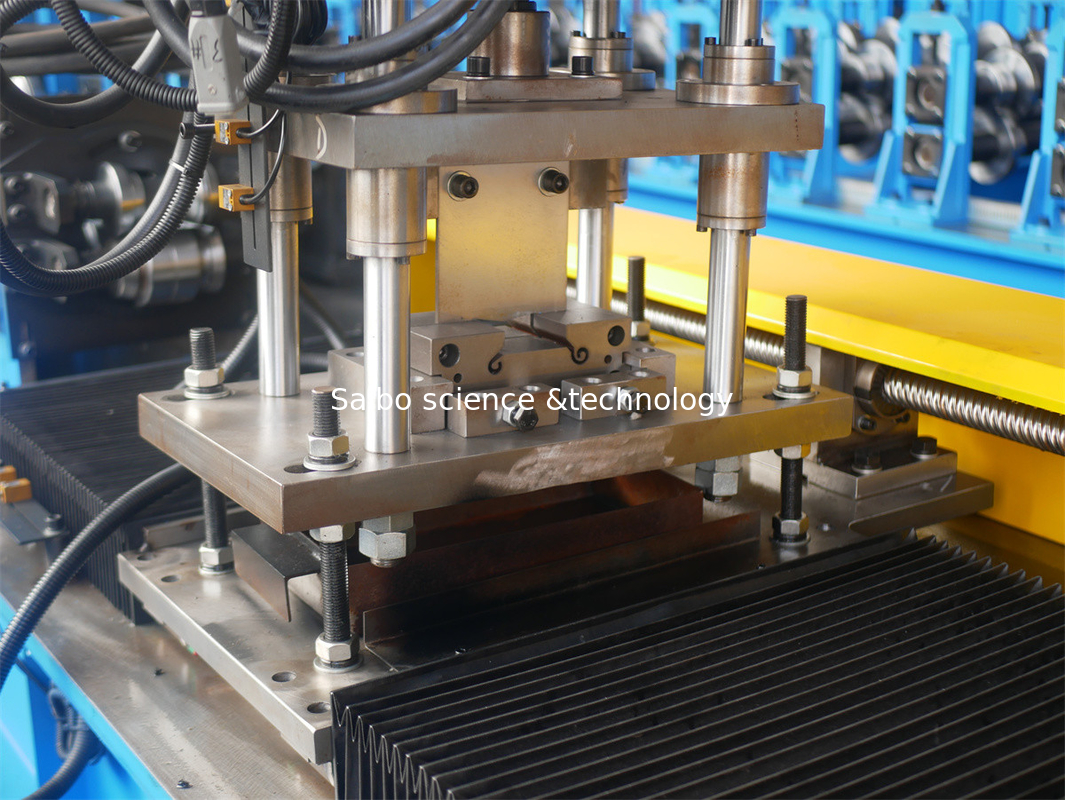

Sistema di taglio idraulico

• Taglio e punzonatura dopo la formazione: Tagliare il foglio dopo la formazione del rotolo alla lunghezza richiesta
• Materiale della lama/stampo per foratura: Cr12, durezza 58-62 HRC
• azionamento idraulico,5.5KW
• Potenza del servo binario: 2,9 kW
• Pressione di lavoro: 12-16Mpa regolabile
• Misurazione della lunghezza: misurazione automatica della lunghezza dell'encoder
• Tolleranza di lunghezza: +/- 1,5 mm per ogni prodotto finale

Sistema idraulico

• Potenza idraulica: 5,5 kW
• Pressione di lavoro: 12-16Mpa regolabile

• Valvola solenoide: 1 gruppo
• olio idraulico: 46# olio idraulico

• Quantità:1

Controllo del computer

• Impostazione programmabile della lunghezza e della quantità del profilo
• Lingua del sistema operativo: inglese e cinese
• Tensione, frequenza, fase: 380 V, 50 Hz, 3 fasi
• Computer utilizzato per controllare la lunghezza e la quantità.
• Le imprecisioni di lunghezza possono essere facilmente corrette.
• Pannello di controllo: interruttore a pulsanti e touch screen
• Unità di lunghezza: millimetro

Via dal tavolo.

• di acciaio
• Dimensioni: circa 2,0 m di lunghezza*0,8 m di larghezza*0,6-1 m di altezza
• Un tavolo fuori con tre rulli di supporto
• Quantità: 3 unità

Parti di ricambio

• Cuscinetti: 2 pezzi.
• Interruttore limite: 2 pezzi
• Relay: 2 pezzi.
• Tubo di olio: 1 pezzo.
• Vite e dadi: alcuni.
• Catena: 1 pezzo
• Strumenti: chiavetta, chiavetta esessuale e chiave french regolabile e altre macchine utensili correlate
