Rotolo di doppio strato che forma la linea della macchina
1. specificazione del materiale
| 1 |
Materiale adatto |
PI PPGI |
| 2 |
Larghezza della materia prima |
914/1220mm |
| 3 |
Spessore |
0.3-0.8mm |
2. La macchina ha dettagliato i parametri
| 1 |
Rotolo che forma macchina
|
Rotolo di doppio strato che forma macchina |
| 2 |
Struttura della macchina
|
Struttura del bordo della parete |
| 3 |
Potere totale |
Circa 18.5kw
|
| 4 |
Stazioni del rullo
|
Strato superiore: 22 stazioni
Giù lo strato: 24 stazioni
|
| 5 |
Produttività
|
0-20m/min |
| 6 |
Sistema di azionamento
|
Dalla catena |
| 7 |
Diametro dell'asse
|
asse solida di ¢76mm |
| 8 |
Tensione
|
480V 60Hz 3phases (su misura) |
| 9 |
Colore della macchina
|
Bule e giallo |
| 10 |
Consegni il tempo
|
60 giorni |
| 11 |
Dilazioni di pagamento
|
Paga di 30%T/T 70% prima della spedizione |
3. Disegno di profilo
Tomaia più successivamente:
Giù lo strato
4. Il grafico di flusso trattato
Tavola idraulica di Formare-taglio-Fuori del Decoiler-rotolo

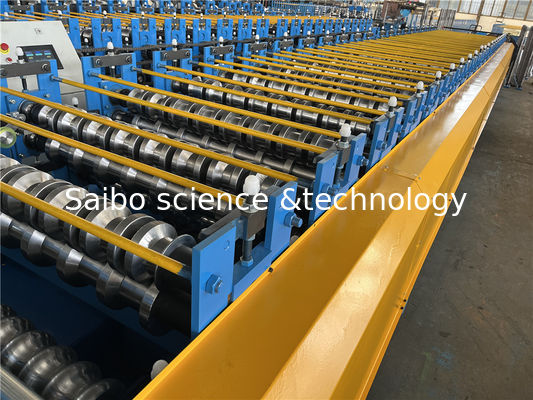

5. Foto della macchina per riferimento
6. Specificazione delle componenti
(1) Non-bobinatrice idraulica 5T
- Larghezza di alimentazione: 1250mm
- Capacità: 5 tonnellate
- Inter diametro: 460-560mm
- Fuori diametro massimo: 1600mm
- Velocità di lavoro: 50m/min regolabile
- Potere del motore principale: Motore a corrente alternata 7.5KW
- Potenza idraulica: 4KW
- Velocità controllata dal convertitore di frequenza
- la De-bobinatrice dovrebbe essere con controllo di ciclo per impedire il materiale che cade alla terra.
- Colore: blu
- Quantità: 1
(2) rotolo della conduttura che forma macchina
- Materiale del rullo: Superficie cromata ASTM1045 con cromo
- Diametro dell'asse: materiale di ¢76mm: SAE1045 con l'estinzione e la tempera
- Stazione del rotolo: strato superiore 22stations/giù le stazioni layer-24
- Potere principale della macchina: 11kw
(3) struttura della macchina
- Struttura principale tramite la saldatura del fascio 350H
- Struttura della macchina: bordo della parete
- Azionamento dalla catena
(4) idraulico tagliente
- Tagliando dopo la formazione: Tagli lo strato dopo rotolo che si forma alla lunghezza richiesta
- Materiale della lama: Cr12, durezza di 58-62 HRC
- Taglio del potere da idraulico, 7.5KW
- Pressione di esercizio: 12Mpa regolabile
- Misurazione di lunghezza: Misurazione automatica di lunghezza del codificatore
- Tolleranza della lunghezza: +/- 1.5mm per ogni prodotto finale del pezzo
(5) Governo di controllo del computer
- Regolazione programmabile della lunghezza e della quantità di profilo
- Lingua del sistema operativo: Inglese e cinese
- Computer utilizzato per controllare lunghezza & quantità. La macchina taglierà automaticamente alla lunghezza ed alla fermata quando la quantità richiesta è raggiunta
- SpA: Panasonic o customerization
- Touch screen: Magnetocardiogrammi
- Invertitore: YASKAWA
7. FQA
Q1. Che cosa sono i punti chiave principali per la selezione delle macchine giuste?
A1: Intero sistema di controllo della struttura, dell'asse di rullo, del materiale del rullo, di Motor&Pump e. Come il nuovo compratore, conosca prego gentilmente quel prezzo non il punto finale. La buona qualità è per la cooperazione a lungo termine di affari.
Q2. Potete fornire il servizio dell'OEM per rotolo che forma la macchina?
A2: Sì, la maggior parte di laminano a freddo la formazione della necessità della macchina di essere personalizzato come richiesta dettagliata, perché materia prima, la dimensione, l'uso di produzione, la velocità della macchina, quindi la specificazione della macchina sarà qualche differente.
Q3. Che cosa è i vostri termini commerciali standard?
A3: Possiamo fornire l'offerta tecnica la CATENA DELL'OROLOGIO, CFR, CIF, ecc. Prego gentilmente dire il nome di porto dettagliato per il trasporto marittimo competitivo.
Q4. Come circa il servizio di dopo-vendita?
A5: Forniamo 18 mesi di garanzia libera ed il supporto tecnico libero per l'intera vita di tutta la macchina. Durante il periodo di garanzia, se le parti ancora rotte, noi possono inviare liberamente i nuovi.
