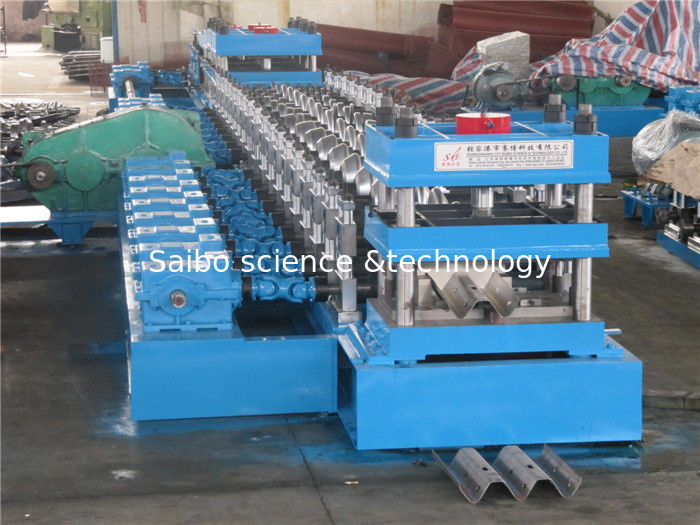

Una guardavia della strada principale di 20 stazioni che forma il controllo del computer dello SpA della macchina

Macchina per la formatura di rotoli di parapetto a tre onde

Saibo Science & Technology produce profilatrici in grado di realizzare diversi tipi di barriera antiurto stradale.

I progettisti, gli ingegneri e i produttori di Saibo Science & Technology collaborano per produrre linee di profilatura di qualità per l'industria delle barriere di protezione stradale e dei pannelli insonorizzanti autostradali.Sia a casa in Cina che all'estero, forniamo installazione completa, formazione e assistenza continua a tutti i nostri clienti.

Profilo:

Tutto il profilo della nostra macchina è personalizzato, sopra il profilo è solo per riferimento.

1. Larghezza della bobina: 760 mm

2. Spessore: 2,0-3,2 mm

Disposizione:

Carro a bobina ---- Sbobinatura - pre-taglio ---- Alimentazione (portare il foglio alla prima stazione) ------- livellamento --- prima grande punzonatura (28 fori insieme) ---- - logo della punzonatura ---- Punzonatura due ------- punzonatura tre ------- punzonatura quattro ------- taglio ------- tavolo trasportatore ------ guida---- formatura a rulli- ---manuale fuori tavolo

Specifiche:

5. Specifiche dei componenti

(1) svolgitore idraulico 10T

• Peso della bobina (max.): 10000 kg
• Diametro bobina(Massimo): Φ508×1500 mm
• Cilindro dell'olio idraulico diametro: 120 mm, pressione di esercizio: 16 MPa
• Larghezza bobina (massima): 800 mm
• Velocità di lavoro: 0-25 m/min
• Potenza: 5,5 kW

(2) Pretaglio

• In base alla richiesta del cliente, la macchina dovrebbe essere dotata di pre-taglierina per il cambio della bobina durante il lavoro
• Taglio idraulico
• Potenza idraulica: 22KW
• Controllo del taglio tramite interruttore

(3) Alimentazione e livellamento

• Alimentazione del foglio al rullo di guida (è regolabile da destra e da sinistra).
• Rullo di alimentazione: diametro ￠180 mm, materiale acciaio 40Cr, HRC48-52.°
• Rullo di livellamento: la parte superiore è composta da 3 rulli, quella inferiore è composta da 4 rulli (il totale è di 7 stazioni), il materiale è in acciaio 40Cr, HRC48-52°
• diametro del rullo livellatore: 180 mm
• potenza: motore del freno da 7,5 kW

(4) Punzonatura

• Usando la punzonatura idraulica
• Diametro cilindro olio: ￠180 mm
• Pressione di esercizio: 30 MPa
• Materiale dello stampo: Cr12, temprato 58°-62°
• Potenza idraulica: 22 kW
• Stazione di punzonatura: 4 stazioni
• La prima grande punzonatura adotta doppi cilindri, le altre tre punzonature adottano un singolo cilindro

(5) Taglio

• Pretaglio idraulico
• Materiale coltello: Cr12, temprato 58°-62°
• Diametro cilindro olio: 250 mm
• Pressione di esercizio: 60mpa
• Corsa di lavoro: 80 mm
• Potenza idraulica: 22kw

​

(7) Tavolo trasportatore

• Lunghezza: circa 6 metri
• Azionamento a motore: 3KW
• Nei due lati del trasportatore sono presenti rulli di guida per assicurarsi che il foglio possa muoversi dritto
• Nella superficie del tavolo trasportatore è a rulli, il diametro del rullo è di 90 mm
• Materiale del rullo: acciaio 45#, superficie cromata.

(8) Rullatura

• potenza motore principale: 55kw
• stazione: adottare ghisa HT50
• Motore in decelerazione: BWD14-43-55KW, prodotto a Shanghai o Changzhou
• Trasmissione: tramite cambio: 200 * 500 (l'esterno è in ghisa, la superficie necessita di lucidatura e vernice. L'interno è forgiato da 60 # e pressa in metallo)
• Diametro albero principale: ￠100mm materiale: acciaio forgiato 45﹟
• Materiale rullo: GCR15 temprato 58°-62°, rivestimento in ossido nero
• Stazione del rotolo: 20 stazioni (include l'alimentazione di due stazioni di alimentazione)
• Spessore del rullo: 2-3,2 mm
• Temporizzazione per trasduttore: 5m--12m/min (esclusa la punzonatura)
