laminatoio dell'aggraffatura 45m/Min, rullo del pannello del tetto precedenti 18 stazioni

Informazioni di base

Luogo di origine:	Cina
Marca:	Saibo
Certificazione:	CE/ISO
Numero di modello:	YX25-205-820

Quantità di ordine minimo:	1 set
Prezzo:	negotiable
Imballaggi particolari:	Adatto a spedizione dell'oceano
Tempi di consegna:	70 giorni lavorativi dopo il deposito ricevuto
Termini di pagamento:	T/T o L/C
Capacità di alimentazione:	300 insiemi all'anno

Miglior prezzo Contattaci

Informazioni dettagliate

Nome del prodotto:	Macchina per profilare i pannelli del tetto	Potenza:	18,5KW+5,5KW
Dimensioni dell'arcareccio:	YX25-205-820	Spessore acciaio:	0,3-0,8 mm
Aspo svolgitore:	acciaio della forgia 45#, superficie con cromo	Stazione:	Circa 18 stazioni
Produttività:	0-45m/min	Sistema di guida:	Dalla trasmissione
Diametro dell'albero:	asse solida di ¢85mm
Evidenziare:	Rullatrice per aggraffatura da 45 m / min , laminatrice per aggraffatura a 18 stazioni , rullo per pannello del tetto da 45 m / min

Descrizione di prodotto

Macchina per la formatura di rotoli a doppio strato con profilo del pannello in lamiera

1. Specifica del materiale

1	Materiale adatto	Piatto d'acciaio colorato, acciaio galvanizzato
2	Larghezza della materia prima	1000 mm
3	Spessore	0,3-0,8 mm

2. Parametri dettagliati della macchina

1	Macchina per la formatura di rotoli	YX25-205-820
2	Struttura della macchina	Struttura in ghisa
3	Potere totale	Potenza del motore: 18,5 kW Potenza idraulica-5kw
4	Stazioni a rulli	Circa 18 stazioni
5	Produttività	0-45 m/min
6	Sistema di guida	Per cambio
7	Diametro dell'albero	￠Albero pieno da 85 mm
8	Voltaggio	380V 50Hz 3fasi (su misura)
9	Colore della macchina	Bulè e giallo
10	Consegnare il tempo	80 giorni
11	Modalità di pagamento	30% T/T 70% paga prima della spedizione

3. Disegno del profilo

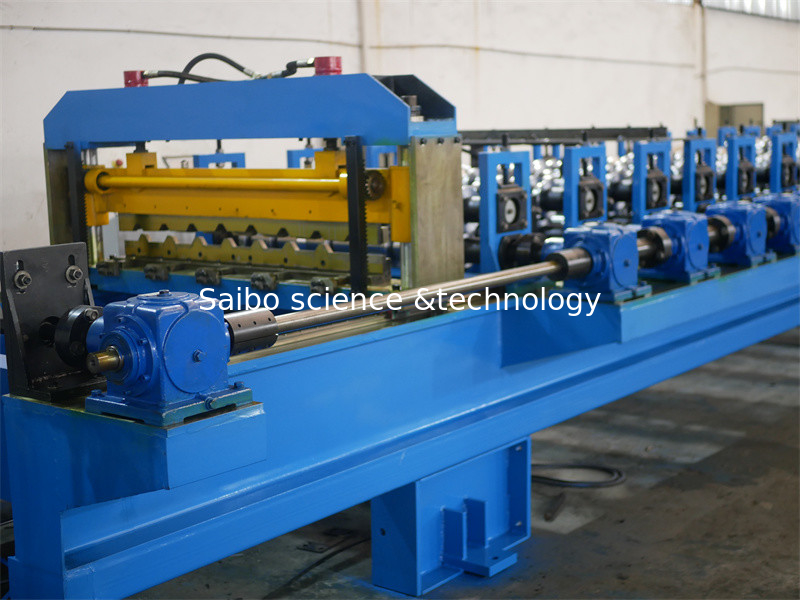

laminatoio dell'aggraffatura 45m/Min, rullo del pannello del tetto precedenti 18 stazioni 0

4. Il diagramma del flusso dei processi

Svolgitore idraulico 10T - Alimentazione servo - Taglio idraulico - Trasportatore motorizzato - Formatura a rulli - Impilatore automatico

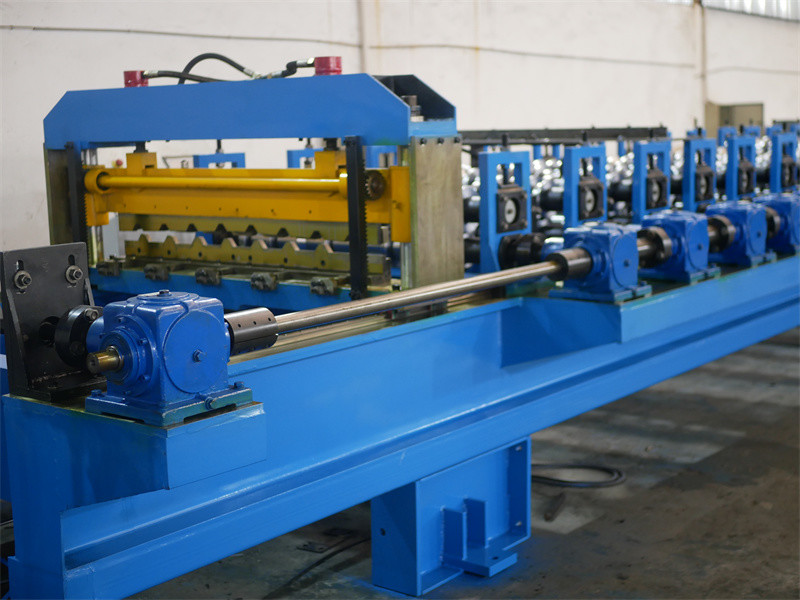

laminatoio dell'aggraffatura 45m/Min, rullo del pannello del tetto precedenti 18 stazioni 1

5. Specifiche dei componenti

(1) Svolgitore idraulico 10T

(2) auto bobina 10T

Peso bobina (Max): 10 Ton
Funzionamento tramite pressione idraulica: 8-12Mpa con collegamento con l'unità idraulica dello svolgitore
Corsa dell'ascensore di lavoro: massimo 250 mm
Funzione di lavoro: avanti e indietro mobile
Spostare viaggio: massimo 3 metri

(3) Servoalimentazione

(4) Taglio idraulico

Taglio dopo la formatura: Tagliare il foglio prima della profilatura alla lunghezza richiesta
Materiale della lama: Cr12, durezza 58-62 HRC
Potenza di taglio grazie al serbatoio di energia idraulico da 5,5 KW
Pressione di esercizio: 25Mpa regolabile
Misurazione della lunghezza: misurazione automatica della lunghezza dell'encoder
Anche la sequenza di taglio è contenuta e controllata dallo stesso programma PLC
Tolleranza di lunghezza: +/- 1,5 mm per ogni pezzo finito

(5) Trasportatore motorizzato

(6) Rullo principale che forma macchina

(7) Struttura della macchina

(8) Sistema idraulico

Potenza idraulica: 5,5kw con serbatoio di accumulo e sistema di raffreddamento ad aria
Pressione di esercizio: 25Mpa regolabile
Elettrovalvola: 1 gruppo
Olio idraulico: olio idraulico 46#

(9) Armadio di controllo del computer

Impostazione programmabile della lunghezza e della quantità del profilo
Lingua del sistema operativo: inglese e cinese
Computer utilizzato per controllare la lunghezza e la quantità.La macchina taglierà automaticamente a misura e si fermerà quando viene raggiunta la quantità richiesta
L'imprecisione della lunghezza può essere modificata facilmente.
Marchio PLC: Panasonic
