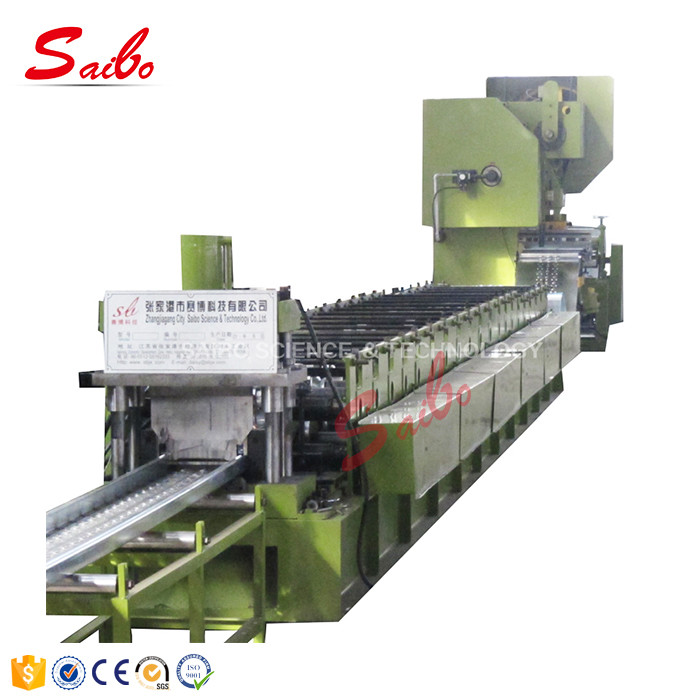

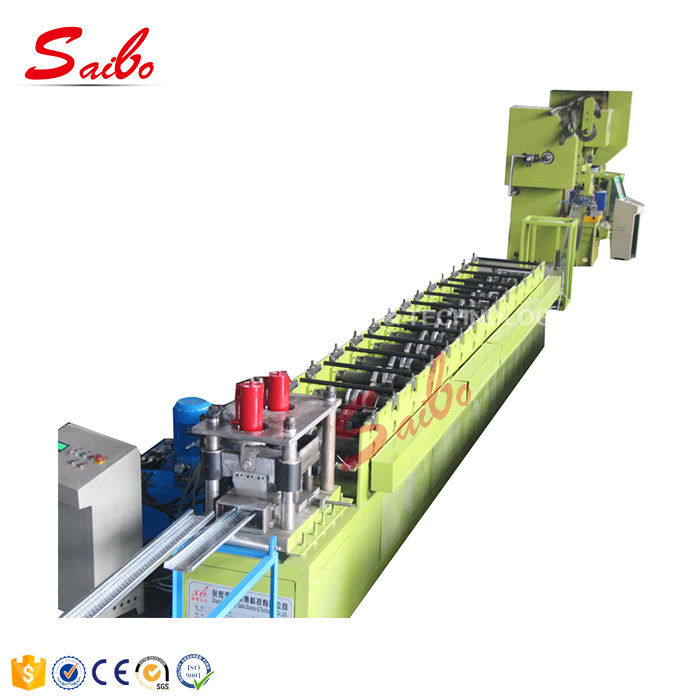

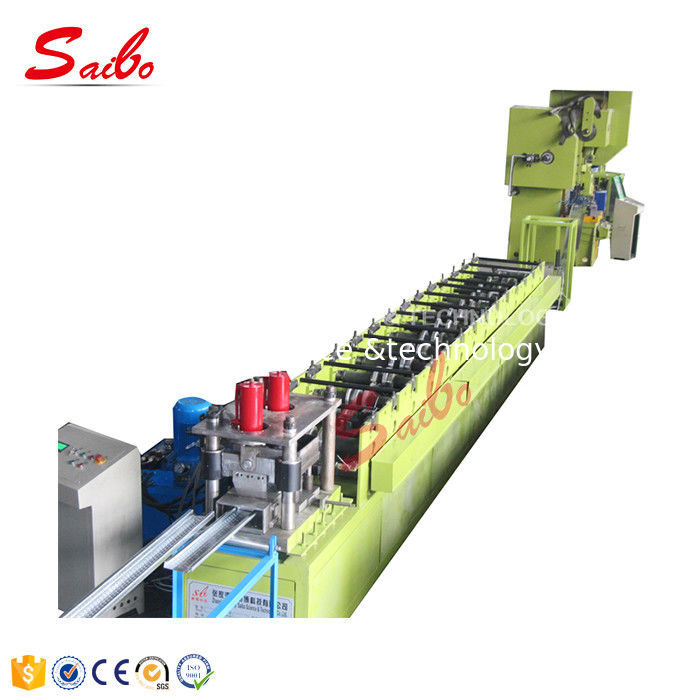

Struttura regolabile di taglio dell'elettrodo del cavo di Tray Roll Forming Machine With del cavo del metallo

Acciaio di Zink, 0.55-1.5mm, grado d'acciaio: 220-320Mpa

Acciaio inossidabile, 0.55mm-0.8 millimetro

Acciaio di Zink, 0.55-1.5mm

Acciaio inossidabile, 0.55mm-0.8 millimetro

Alimentazione di rete: 15KW

Potenza idraulica: 5.5kw

non-bobinatrice idraulica 5T

• Larghezza di alimentazione: 1250mm
• Capacità: 5 tonnellate
• Inter diametro: 470-520mm
• Fuori diametro massimo: 1500mm
• Disposizione della bobina nel supporto della bobina: gru idraulica
• Velocità di lavoro: 0--20m/min regolabile
• Potere del motore principale: Motore a corrente alternata 5.5KW
• Potenza idraulica: 4kw
• Colore: blu
• Quantità: 1

Appiattisca

• 7 rulli per il livellamento, su 3 rulli, giù 4 rulli
• Potere: 7.5KW

Servo punzonatrice del feeding&

Servo macchina:

• La macchina adotta la servo alimentazione e la punzonatrice per fare l'alta velocità e l'accuratezza
• Marca di servo: Yaskawa
• Servo potere: 4kw

Punzonatrice:

Descrizione:

• La macchina adotta la servo alimentazione e la punzonatrice per fare l'alta velocità e l'accuratezza

Dettagli di tecnologia della punzonatrice:

• Capacità di carico 160T della punzonatrice
• Punzonatrice adottare per continuare a perforare
• Punzonatrice pneumatica
• Muffa di perforazione: tre insiemi delle muffe
• Marca di punzonatrice: Yang Li

Taglio idraulico del punching& del servo feeding&

• Servo sistema d'alimentazione
• Questo sistema adottare servo che si alimenta per fare alta velocità e precisione
• Servo potere: 4KW (marca: Yaskawa)
• Sistema di perforazione
• La base sul cliente fornisce il disegno di perforazione, questo bisogno della macchina adotta una stazione di perforazione idraulica dell'unità alla lacuna di perforazione.
• Le perforazioni ed i carrelli saranno CR-12, la durezza HRC 58-62.

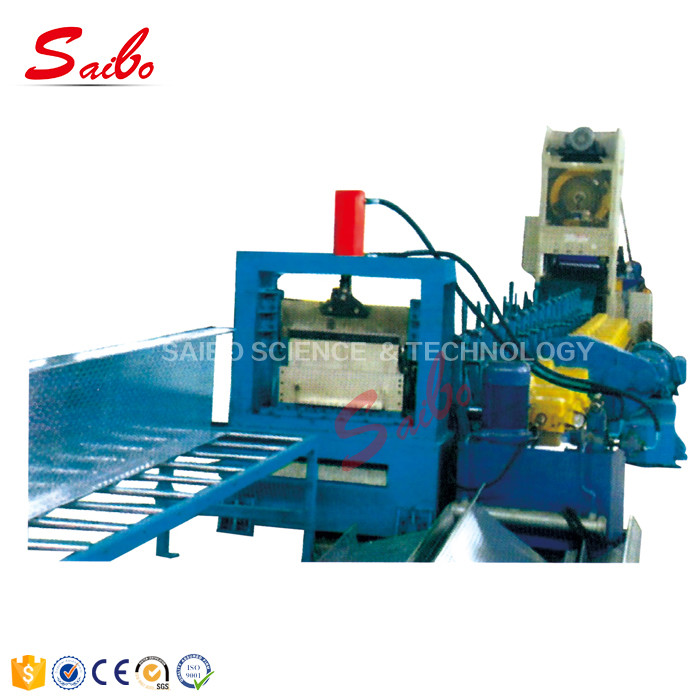

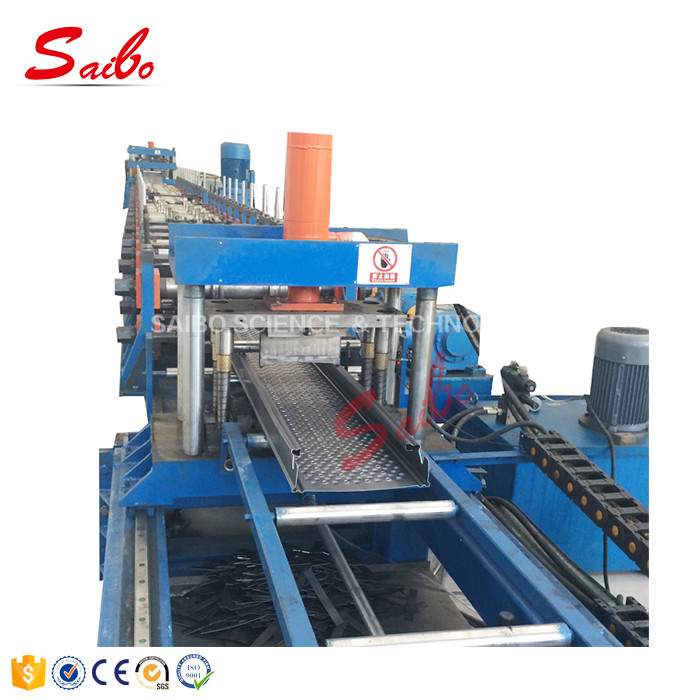

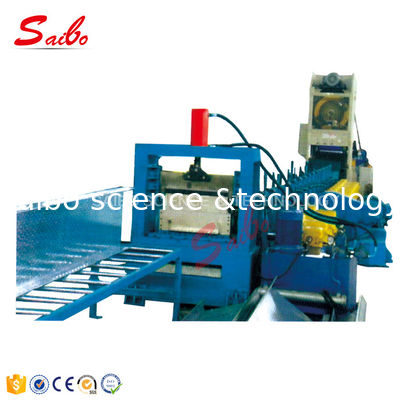

• Taglio del sistema

• Il taglio non taglierà pianamente così necessità di cambiare la lama di taglio quando per fare le dimensioni differenti.
• Potenza idraulica: 5.5kw

Trasportatore motorizzato

• Lunghezza massima: 8m
• Larghezza: circa 850mm quale base sulla richiesta di profilo
• Potere: Motore a corrente alternata 3KW
• Tavola del trasportatore con muoversi del rullo

Rotolo principale che forma macchina

• Materiale del rullo: Gcr15, superficie con cromo, grado HRC58-62
• Diametro dell'asse: ¢70mm, materiale: SAE1045 con la tempera
• Alimentazione di rete: 15KW
• Dimensione del cambiamento: uno è riparato, uno è ruota di regolato a mano.
• Per evitare gli incidenti, le parti determinate saranno coperte di rivestimento protettivo

Struttura della macchina:

• Struttura principale tramite la saldatura del fascio 350H
• Struttura della macchina: taglio dell'cavo-elettrodo
• Trasmissione: dalla catena

Circuito idraulico

• Potenza idraulica: 5.5kw
• Pressione di esercizio: 20Mpa regolabile

• Elettrovalvola a solenoide: 2 gruppi
• Olio idraulico: olio idraulico 46#

• Quantità: 1

Governo di controllo del computer

• Tensione, frequenza, fase: 380 V, 50 hertz, 3Phase
• Computer utilizzato per controllare lunghezza & quantità. La macchina taglierà automaticamente alla lunghezza ed alla fermata quando la quantità richiesta è raggiunta
• L'inesattezza di lunghezza può essere emendata facilmente.
• Pannello di controllo: commutatore e touch screen Bottone tipi
• Unità della lunghezza: millimetro
• Marca dello SpA: Panasonic

Fuori tavola

• Congiunto dal tubo d'acciaio
• Lunghezza massima: 8m
• Quantità: 1 unità

Pezzi di ricambio

• Cuscinetto: 2 pezzi.
• Commutatore di limite: 2 pezzi
• Relè: 2 pezzi.
• Tubo di olio: 1 pezzo.
• Catena: 1 pezzo
• Viti e dadi: alcuni.
• Strumenti: la chiave, la chiave della sfortuna e la chiave inglese e l'altro correlativo regolano le macchine utensili
