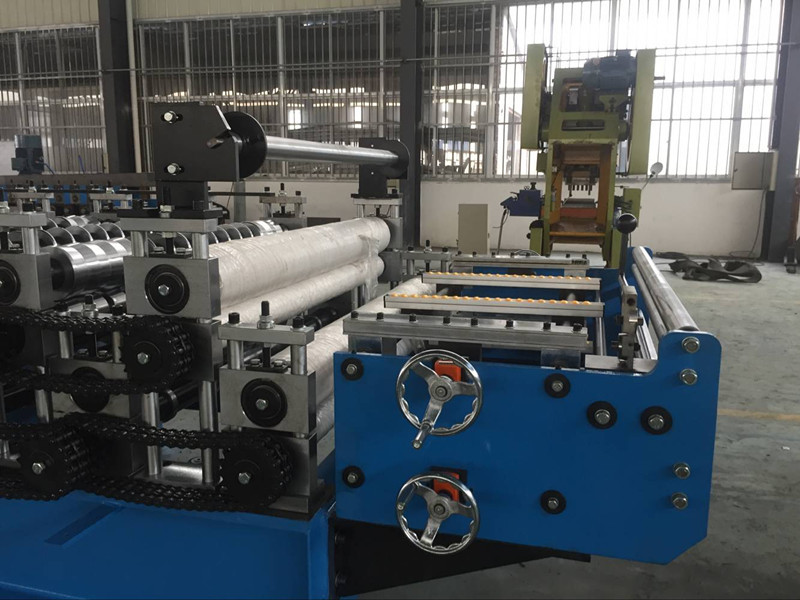

Rotolo del pannello del tetto di doppio strato del comando a catena che forma macchina/rotolo precedenti con Decoiler manuale

Rotolo di doppio strato che forma macchina

1. specificazione del materiale

2. Parametri dettagliati a macchina

3. Disegno di profilo

Sullo strato:

Giù strato:

4. Il grafico di flusso trattato

Tavola manuale di Formare-taglio-Fuori del Decoiler-rotolo

5. Specificazione delle componenti

(1) Non-bobinatrice del manuale 5T

• Larghezza di alimentazione: 1250mm
• Capacità: 5 tonnellate
• Inter diametro: 500-590mm
• Fuori diametro massimo: 1500mm
• Il modo di amplia il &fight: interno ampli il &fight dal manuale
• Modo di alimentazione: manuale

(2) Pre-taglio

• il Pre-taglio installa dopo l'alimentazione per la bobina del cambiamento del cliente soltanto
• Tipo di taglio: manuale
• Funzione: per la sostituzione della bobina

(3) rotolo principale che forma macchina

• Materiale del rullo: Superficie cromata ASTM1045 con cromo
• Diametro dell'asse: materiale di ¢70mm: SAE1045 con l'estinzione e la tempera

(4) struttura a macchina

• Struttura principale tramite la saldatura del fascio 350H
• Struttura a macchina: colonna della guida

(5) idraulico di taglio

• Tagliando dopo la formazione: Tagli lo strato dopo rotolo che si forma alla lunghezza richiesta
• Materiale della lama: Cr12, durezza di 58-62 HRC
• Potere di taglio da idraulico, 5.5KW
• Pressione di esercizio: 12Mpa regolabile
• Misurazione di lunghezza: Misurazione automatica di lunghezza del codificatore
• Tolleranza della lunghezza: +/- 1.5mm per ogni prodotto finale del pezzo

(5) Governo di controllo del computer

• Regolazione programmabile della lunghezza e della quantità di profilo
• Lingua del sistema operativo: Inglese e cinese
• Computer utilizzato per controllare lunghezza & quantità. La macchina taglierà automaticamente alla lunghezza e si fermerà quando la quantità richiesta è raggiunta
• SpA: Panasonic o customerization

6. caricamento a macchina, imballaggio e trasporto

I machies saranno trasportati solitamente all'officina del cliente spedendo in contenitori. A volte, anche può essere deliveried dai contenitori del treno.
Il contenitore che siamo uso siamo comunemente di 20 piedi e 40 piedi di containers.40 di contenitori d'altezza dei piedi e contenitori aperti della cima sono usati pure.
Dipende dalle macchine che il cliente ha ordinato. Proveremo il nostro meglio per trovare un modo il più economico per voi.

7. Dopo servizio

1. Clienti per inviare la gente tecnica alla nostra fabbrica per il controllo della qualità.

2. Possiamo inviare i tecnici alla fabbrica del compratore per l'installazione della macchina.

3. Buon servizio di assistenza al cliente, suo gratis durante il periodo di garanzia.
